伺服电动缸内部结构解析，精密传动的核心奥秘
伺服电动缸的核心结构由伺服电机、滚珠丝杠、高精度传动组件及密封系统构成，其精密传动奥秘在于：伺服电机通过联轴器驱动滚珠丝杠旋转，丝杠螺母将旋转运动转化为直线运动，同时依靠循环滚珠减少摩擦，实现微米级定位精度，内置的编码器与传感器实时反馈位置与扭矩，闭环控制系统动态调整输出，确保运动平稳且重复定位误差极小，高强度导向机构与预紧轴承设计抑制了径向窜动，配合防尘密封润滑系统，既延长了寿命，又能在高负载、高频次工况下保持稳定的传动效率，这一结构巧妙融合了机械刚性、电气响应与热平衡技术，成为工业自动化领域精密驱动的核心载体。
驱动单元：伺服电机
伺服电动缸的动力来源通常采用交流永磁同步伺服电机或直流无刷电机，电机转子通过联轴器与丝杠直接连接，或采用直连方式以减少传动间隙，电机内部集成高分辨率编码器（如旋转变压器或光电编码器），用于实时反馈转子位置与转速，从而实现精确的闭环控制，定子绕组采用高性能钕铁硼永磁材料，不仅保证了高转矩密度，还能有效降低温升,提升系统稳定性。
传动转换机构：丝杠与螺母
这是伺服电动缸中最为关键的机械转换部件，根据应用场景的不同,主要分为以下三种类型：
-
滚珠丝杠副
由丝杠轴、滚珠螺母和循环滚珠组成，滚珠在丝杠与螺母之间的螺旋滚道中滚动，将旋转运动转化为直线运动，传动效率可达90%以上，具备高刚性和长寿命，预紧方式分为单螺母预紧与双螺母预紧，适用于高速、高精度定位等工况。

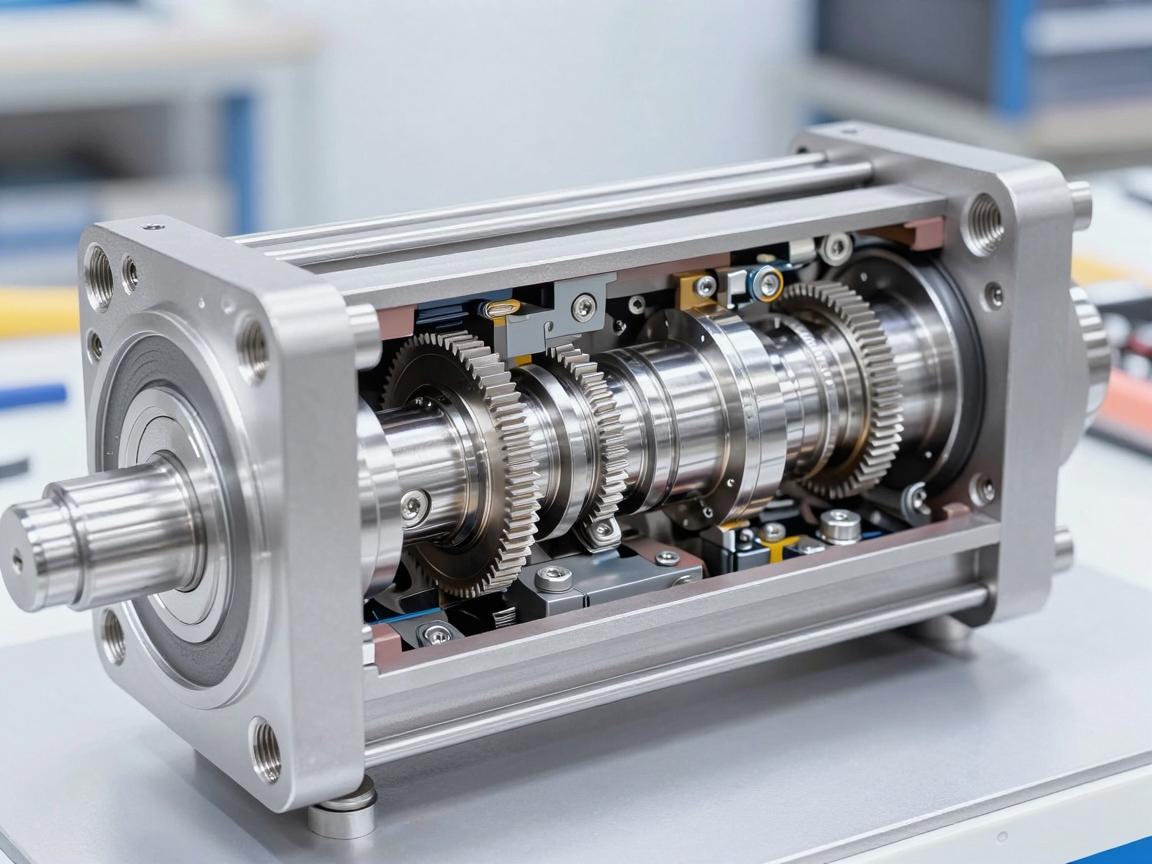

（此处可插入示意图，如：伺服电动缸内部结构解析，精密传动的核心奥秘） -
行星滚柱丝杠
相比滚珠丝杠，其承载能力可提升3至5倍，具备更强的抗冲击性和更长的疲劳寿命，丝杠轴与滚柱之间为线接触，适用于重载、高频往复工况。 -
滑动丝杠
结构简单、成本低廉，但由于滑动摩擦的存在，传动效率仅为30%至50%，且易磨损，常用于低速、轻载或精度要求不高的场合。
减速与连接机构
在需要大推力或低速平稳运行的场景中，伺服电机与丝杠之间通常会集成行星减速器或谐波减速器，减速器通过增大扭矩、降低输出转速，使电动缸在有限电机功率下获得更大推力，联轴器（如波纹管联轴器或梅花形弹性联轴器）则用于补偿电机轴与丝杠轴之间的同轴度误差，避免振动与附加载荷,提升传动平稳性。
导向与支撑组件
为确保活塞杆在直线运动过程中保持平稳，并具备良好的抗侧向力能力,电动缸内部通常设有精密导向机构：
- 直线导轨模组：安装于电动缸外壳内壁，活塞杆通过滑块与之配合,适用于承受较大侧向力的工况。
- 滑动轴承/无油衬套：结构紧凑，适用于以轴向力为主、侧向力较小的场景。
- 双导杆结构：在活塞杆两侧平行布置两根导杆，进一步增强抗扭转能力,提升运动稳定性。
密封与防护系统
电动缸内部精密部件对粉尘、油污和水分极为敏感,因此密封结构至关重要：
- 前端密封：采用防尘圈、U型密封圈或V型组合密封件,防止外部污染物进入缸体内部。
- 后端密封：在电机与丝杠连接处设置旋转密封,兼顾散热与防护性能。
- 防旋转结构：部分电动缸在活塞杆前端设有键槽或限位销,防止活塞杆在非设计工况下发生意外旋转。
内置传感器与限位装置
为实现精准控制与安全保护,电动缸内部常集成以下传感器与装置：
- 磁性开关或霍尔传感器：用于检测活塞杆行程末端位置,作为电气限位反馈信号。
- 拉线编码器或磁栅尺：直接测量直线位移,弥补旋转编码器在丝杠间隙和弹性变形累积中的误差。
- 过载保护装置：如扭矩限制器或弹簧压紧式机械缓冲器,防止意外过载损坏传动部件。
润滑系统
滚珠丝杠与导向机构通常采用锂基润滑脂或全氟聚醚润滑油进行长效密封润滑，对于高频率、高速度应用场景，可集成微量润滑系统，通过油路将润滑油定期注入滚珠螺母或导轨接触面，有效减少磨损与发热,延长使用寿命。
伺服电动缸的内部结构是一个高度集成的精密系统，从电机驱动到丝杠传动，从导向支撑到密封防护，每一个环节都经过严谨计算与优化匹配，深入理解其内部结构，不仅有助于选型与应用，更能在故障诊断、维护保养及二次开发中提供扎实的理论基础，随着智能制造对精度与效率要求的不断提升，伺服电动缸的结构设计也将持续向模块化、集成化和智能化方向演进。
