伺服电动缸内部结构，精密驱动与智能控制的完美结合

伺服电动缸的内部结构实现了精密驱动与智能控制的深度融合，其核心由高精度滚珠丝杠、伺服电机及集成编码器组成，通过将电机的旋转运动高效转化为直线运动，保证了极高的定位精度与重复性，缸体内部嵌入力传感器与温度监控模块，实时反馈运行状态，智能控制系统则基于闭环算法，动态调节速度、位置与推力，以应对复杂工况，这一结构设计不仅消除了液压系统的泄漏隐患，更通过数字化接口实现远程诊断与自适应调节，使电动缸在工业自动化、机器人等领域展现出卓越的动态响应与长期可靠性。

伺服电动缸作为一种将伺服电机与丝杠、缸体等机械部件高度集成的直线驱动单元，在现代工业自动化、机器人、航空航天及医疗设备等领域扮演着关键角色，其核心优势在于能够实现高精度、高速度、高可靠性的直线运动控制，并可通过数字通讯协议与上位控制系统实现无缝对接，要深入理解伺服电动缸的性能边界与选型逻辑，剖析其内部结构是必不可少的一步，以下将从动力源、传动机构、执行组件、传感反馈及支撑密封系统五个维度,解析其精密构造。

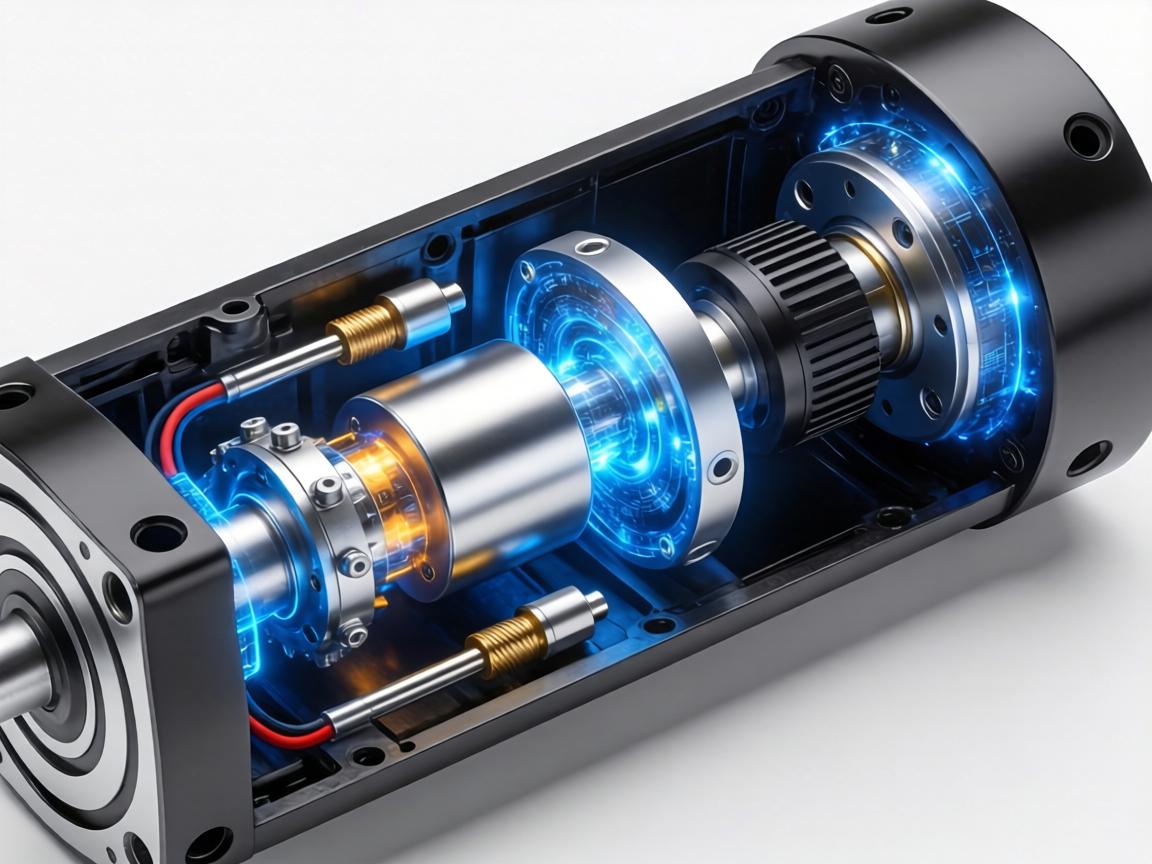

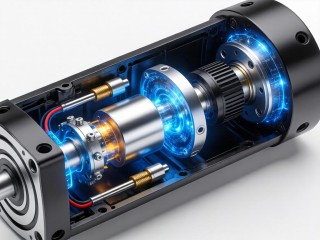

伺服电动缸的驱动核心是交流伺服电机，通常采用永磁同步电机（PMSM）或直流无刷电机（BLDC），其绕组采用高性能铜线，转子则由高磁能积的钕铁硼永磁体构成，确保在高负载工况下仍能保持高效率与低发热，电机尾部通常集成有编码器或旋转变压器，用于实时监测转子位置与转速，电机的散热设计（如自然冷却、强制风冷或水冷）直接决定了电动缸在连续工作制下的热稳定性与使用寿命。

传动机构：丝杠与螺母

传动机构是实现旋转运动向直线运动转化的关键部件，根据精度与负载需求,主要分为以下三类：

• 滚珠丝杠副：通过循环滚珠在丝杠与螺母之间的滚动摩擦替代滑动摩擦，传动效率高达90%以上，适用于高精度（C3至C5级）、高速度（线速度可达1m/s以上）及中等负载场景，其内部设有回流装置（如端盖式或循环管式）,确保滚珠在封闭轨道内持续循环。
• 行星滚柱丝杠副：适用于负载极大（如重型压力机、风力发电变桨系统）或对寿命与刚性有极致要求的场合，该结构由螺母与丝杠之间啮合多个滚柱，形成线接触，承载能力是同等尺寸滚珠丝杠的3至5倍,并能承受高频冲击与振动。
• 滑动丝杠副（梯形丝杠）：成本低，具备自锁功能，但摩擦大、效率低（30%-50%），适用于低速、低负载或对精度要求不高的场景,如简单搬运或定位操作。

执行组件：缸筒、活塞与推杆

• 缸筒：通常采用高强度铝合金或无缝钢管制造，内壁经精密珩磨处理，表面粗糙度可达Ra0.4μm以下，以降低摩擦并提供良好导向精度，缸筒内部一侧加工有通孔或开槽，用于安装限位开关、磁簧开关等位置检测元件。
• 活塞：与推杆一体式连接（或通过螺纹/卡键分体连接），其外径与缸筒内壁形成精密配合，活塞上装配有Y型密封圈、防尘圈与导向环（如PTFE复合材料或青铜），在低速、高频或高压工况下为密封与导向提供可靠保障。
• 推杆：采用高强度合金钢，表面经镀铬或渗碳处理，硬度可达HRC58-62，兼具耐磨性与抗弯刚度，推杆前端通常加工有安装螺纹孔或法兰,用于连接外部负载。

传感与反馈系统

伺服电动缸的闭环控制精度依赖于其内部的传感网络：

• 位置反馈：除电机编码器外，高端电动缸会在推杆末端集成直线编码器（如磁栅或光栅），分辨率可达纳米级，直接测量位移而非间接推算,从而消除丝杠反向间隙与弹性变形误差。
• 力反馈：部分压力控制型电动缸内置力传感器（如应变片式或压电式），将缸体内部的压缩力或拉力信号转换为电信号，配合伺服驱动器实现力闭环控制（如压装、焊接工艺中的力位复合控制）。
• 温度与限位检测：热敏电阻（PTC/NTC）嵌入电机绕组或丝杠螺母附近，用于过温保护；接近开关或霍尔传感器安装在缸筒行程两端，提供硬件限位信号,避免机械碰撞。

支撑与密封系统

• 轴承支撑：丝杠两端通常由角接触球轴承或圆锥滚子轴承支承，承受轴向与径向复合载荷，螺母一端采用浮动轴承设计（如深沟球轴承），允许微量的角度偏转,以补偿装配误差。
• 密封结构：为防止粉尘、切削液等污染物侵入，电动缸推杆出口处配置多层密封组件：最外层为刮刷环（金属骨架或聚氨酯材质），中间层为骨架油封，内层为O型圈密封，缸筒两端设有注油嘴（或预注润滑脂）的油路,确保丝杠副长期稳定运行。

总结与选型建议

伺服电动缸的内部结构是精密机械设计与智能控制技术的结晶，从永磁电机的定子磁路设计，到滚柱丝杠的微观接触力学，再到编码器信号的实时解算，每一个细节都服务于最终的性能指标：重复定位精度可达±0.01mm，最大推力可达100吨级，最高速度可达3m/s以上，在选型时，应从负载类型（推力/拉力）、运动曲线（速度/加速度）、环境条件（洁净度/温度）及控制要求（位置/力/速度模式）出发，动态权衡丝杠类型、轴承配置及密封等级,方可充分发挥伺服电动缸在自动化系统中的最大效能。

---
