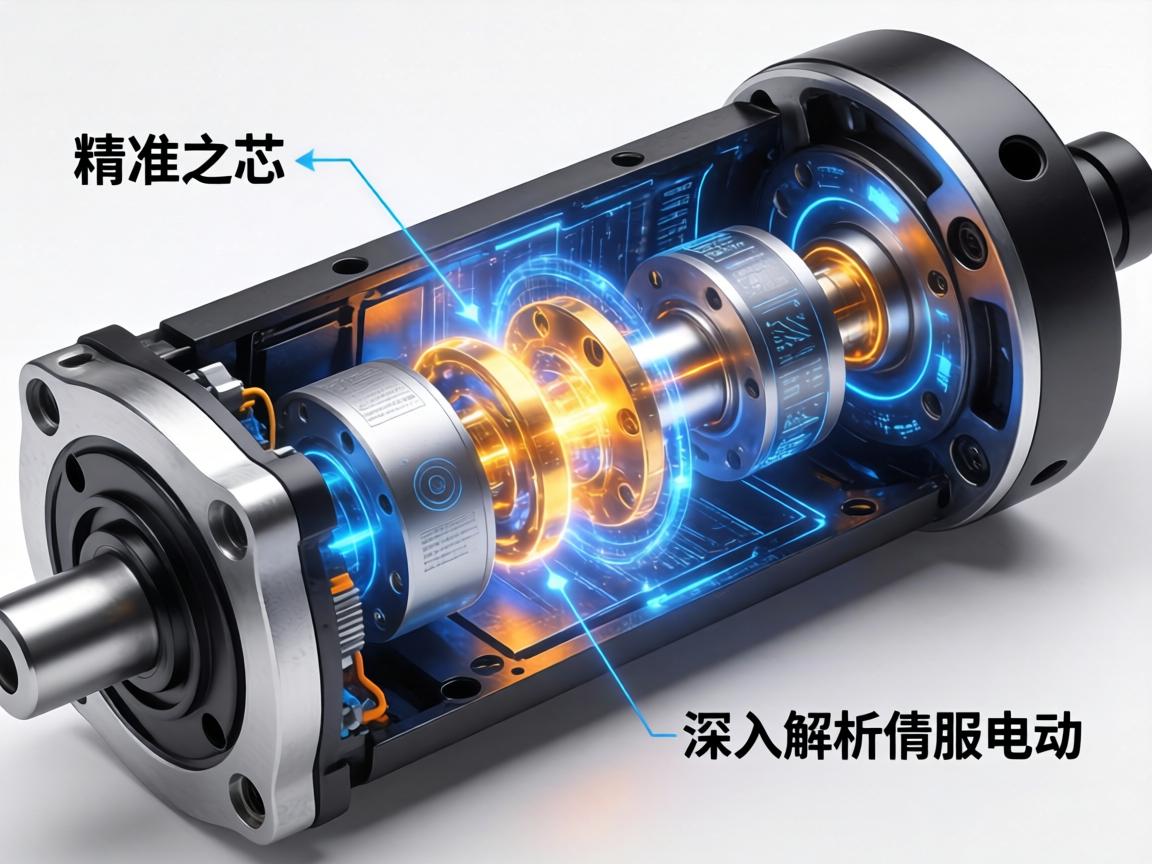

精准之芯，深入解析伺服电动缸的内部结构
在现代工业自动化领域，伺服电动缸作为将电能精准转化为直线运动的关键执行元件，正逐步取代传统的气缸与液压缸，它之所以能够实现毫米级乃至微米级的定位精度，并保持平稳的动态响应，其秘密正藏于精密复杂的内部结构之中，本文将从结构到原理，带您深入解析这一“机械肌肉”的核心构成。
动力之源：伺服电机与编码器
伺服电动缸的动力核心是一台高性能伺服电机，与普通电机不同，伺服电机内部嵌有高分辨率编码器（如旋转变压器或光学编码器），能够实时监测转子的角度、速度与位置，这些数据被反馈至驱动器，形成闭环控制回路，这种机制使得伺服电动缸在整个行程中，能够实现对速度、加速度和位置的精确控制,即便在高负载工况下也能保持稳定运行。
传动核心：滚珠丝杠副
旋转运动向直线运动的转换，离不开滚珠丝杠副，作为伺服电动缸内部最精密的机械组件之一,其结构包括：
- 丝杠轴：表面加工有精密螺旋滚道，通常采用高强度合金钢并经硬化处理,以承受极高的轴向载荷。
- 螺母：内部设有循环滚珠通道，当丝杠旋转时，滚珠在螺母与丝杠滚道之间循环滚动，将滑动摩擦转化为滚动摩擦,显著降低摩擦阻力和磨损。
- 预压设计：为消除传动过程中的反向间隙（即机械背隙），螺母通常采用双螺母预压或大导程设计，确保在换向时仍能维持“零间隙”传动,这是伺服电动缸实现高精度的关键技术之一。
核心优势：滚珠丝杠的传动效率可达90%以上，远超传统梯形丝杠（约30%–50%），同时具备长寿命、低发热等特性。
导向与支撑：直线导轨与轴承系统
为承受径向负载（如侧向力）并保证运动的平稳性,伺服电动缸通常集成直线导轨或滑动轴承系统：
- 内嵌式直线导轨：安装在缸筒内壁或导轨基座上，通过高刚性滚柱或钢珠实现精准导向，特别适用于大行程、重负载的应用场景。
- 深沟球轴承与角接触轴承：安装在电机端与螺母端，用于支撑丝杠旋转，同时承受轴向与径向的复合负载,精密轴承的游隙控制直接影响整体刚性与定位精度。
关键密封：防护与润滑
伺服电动缸常工作于粉尘、水汽或切削液环境中,密封系统是其可靠性的关键保障：
- 动密封：采用唇形密封圈（如Y型圈或U型圈），安装于活塞杆与缸体之间，既防止外部污染物进入,也防止内部润滑脂泄漏。
- 防尘刮板：安装于缸体端口，在活塞杆运动时刮除粘附的污物,保护精密导轨与丝杠。
- 润滑脂通道：丝杠与导轨的滚道内预填专用润滑脂，高端型号还集成自动润滑系统，通过中空丝杠或侧向注油嘴定期补充油脂,延长使用寿命。
极限保护：缓冲与防撞装置
为防止意外超程导致机械损坏,伺服电动缸内部设计有多重安全保障机构：
- 机械限位开关：安装于缸体两端，当活塞杆到达极限位置时触发信号,切断电机电源。
- 液压缓冲器（可选）：内置小型液压阻尼器，在活塞接近终点时吸收冲击能量,避免刚性碰撞。
- 防旋转结构：部分应用场景要求活塞杆不能旋转，缸体内部会设计导向键槽或花键，与活塞杆上的对应结构配合,实现防转功能。
新兴趋势：一体化与高承载设计
近年来，伺服电动缸的内部结构不断进化,呈现以下发展趋势：
- 集成式设计：将伺服电机、丝杠、导轨、编码器、制动器高度集成于紧凑外壳内，省去联轴器与传动带,显著提升刚性与响应速度。
- 行星滚柱丝杠：在重载场景（如锻压、注塑机）中，滚珠丝杠逐渐被行星滚柱丝杠取代，滚柱与丝杠螺纹呈线接触，承载能力可达滚珠丝杠的10倍以上,抗冲击性更强。
- 空心丝杠与冷却通道：为适应高速高频工况，部分电动缸采用中空丝杠结构，内部通入冷却液，将高速运转产生的热量迅速导出,防止热膨胀导致精度漂移。
伺服电动缸的“精准”并非来自某一单一部件，而是电机、丝杠、导轨、密封、缓冲等系统的精密配合与互锁，了解其内部结构，不仅有助于我们在选型时更合理地匹配工艺需求（如定位精度、负载类型、速度曲线），也能指导日常维护——定期检查密封状态、补充润滑脂、检测反馈信号，从而让这台“机械肌肉”持续输出稳定而高效的动力，下一次当伺服电动缸在您手中平稳运行时，每一微米的精准,都源于其内部这场精密的结构协同。
