伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种高精度直线传动装置，其核心结构主要由伺服电机、高精度滚珠丝杠（或行星滚柱丝杠）和缸体组成，伺服电机作为动力源，接收控制信号并输出精确的旋转运动；通过联轴器或同步带驱动滚珠丝杠副，将电机的旋转运动转化为丝杠螺母的直线运动；最终由螺母推动活塞杆或滑台，实现精确的推、拉或举升。，其工作原理是闭环控制：伺服驱动器接收来自控制器的位置、速度或力矩指令，驱动电机运转，内置的编码器实时反馈电机位置，与指令值进行比较修正，从而通过丝杠传动实现对输出推力、速度和位置的精准、快速响应，整个系统结构紧凑，将伺服技术的精确控制与丝杠传动的机械效率完美结合。
伺服电动缸作为高精度、高效率的直线运动执行机构，广泛应用于工业自动化、航空航天、医疗器械等领域，其卓越性能的实现，离不开精密的内部结构设计与各组件之间的高效协同，本文将深入解析伺服电动缸的内部构造，系统阐述其核心组件、工作流程与结构特点,帮助读者全面理解这一关键传动装置的工作原理。

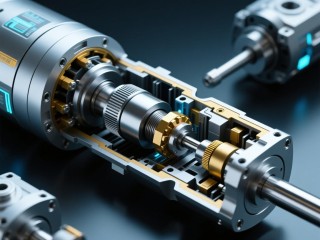

伺服电动缸主要由伺服电机、传动机构、缸体、活塞杆（推杆）、轴承及反馈装置等部分构成，这些组件紧密配合，共同将电机的旋转运动转化为精确、可控的直线运动。
-
伺服电机
作为动力源，伺服电机负责提供精确的转速与扭矩输出，它通常位于电动缸的末端，通过接收控制系统的电子指令，实现快速启停、精确定位与平稳调速,是电动缸实现高动态响应的核心。 -
传动机构
传动机构是将旋转运动转化为直线运动的关键环节，常见形式包括：- 滚珠丝杠：通过滚珠在丝杠与螺母间的滚动接触，大幅降低摩擦阻力，提高传动效率与定位精度。
- 行星滚柱丝杠：采用多滚柱结构，受力分布均匀，具备更高的刚性、承载能力与使用寿命，适用于重载、高频场景。
- 同步带或齿轮传动：在某些结构中用于连接电机与丝杠,实现动力传递与减速增扭。
-
缸体
作为电动缸的外壳与支撑结构，缸体常采用铝合金或不锈钢材质，兼具轻量化与高强度特性，内部通常设有导向结构，保证活塞杆沿轴线平稳运动,并起到密封与防护作用。 -
活塞杆（推杆）
活塞杆是直接输出直线运动的执行部件，多采用高强度合金钢制造，表面常经硬化、镀铬等处理，以提高耐磨性与抗腐蚀能力，其前端可与工装、夹具等负载直接连接。 -
轴承与导向机构
轴承用于支撑丝杠及活塞杆，降低运动摩擦；导向装置（如直线导轨、衬套等）则防止活塞杆在运动过程中发生转动,确保运动轨迹的直线性与重复精度。 -
反馈装置
通常集成编码器或线性位移传感器，用于实时检测活塞杆的实际位置，并将信号反馈至控制系统，构成闭环控制，借此可实现±0.01mm甚至更高精度的定位,并实时校正运动误差。
内部结构的工作流程
当控制系统发出指令后，伺服电机按设定转速与方向旋转，通过传动机构（如滚珠丝杠）带动螺母沿丝杠轴向移动，进而推动活塞杆伸出或缩回，在此过程中，反馈装置持续监测活塞杆位置，并与目标值进行实时比对，控制系统根据误差信号动态调节电机的运转状态，直至活塞杆准确到达预定位置，整个传动过程响应迅速、运行平稳,且噪音较低。
结构设计的关键特点
- 高精度定位：依托闭环控制与精密传动部件，重复定位精度可达±0.01mm，满足精密装配、检测等应用需求。
- 高刚性承载：结构紧凑、材质优良，具备良好的抗扭与抗弯性能，适用于中高负载工况。
- 模块化与可定制性：行程、推力、速度等参数可根据实际应用灵活配置，适配多种安装方式与工况环境。
- 节能环保：纯电驱动，无液压油或压缩空气泄漏风险，能量转化效率高，符合绿色制造趋势。
- 维护简便：相比传统液压与气动系统，省去了复杂的管路与油液处理，日常维护主要集中在润滑、密封与传感器校准。
应用与维护建议
对内部结构的深入理解，有助于正确选型与应用，在工业机器人领域，伺服电动缸可用于实现精准抓取与搬运；在飞行模拟、船舶平台等运动仿真系统中，它能提供稳定、可靠的多自由度运动，日常维护应定期检查润滑状况、密封件完整性及反馈信号的准确性，及时更换磨损件,以保障设备长期稳定运行。
伺服电动缸的内部结构是其高性能的基石，随着智能制造与精密装备的不断发展，其设计正朝着更集成、更智能、更高效的方向演进，理解各组件的功能与协作机制，不仅能提升设备使用效益,也为后续技术改进与创新提供思路。
通过以上解析，希望能帮助读者更清晰地认识伺服电动缸的“内在世界”,从而在自动化系统设计与应用中充分发挥其技术潜力。
