伺服电动缸内部结构解析，从电机到缸体的精密协同
，伺服电动缸是集成了伺服电机、精密传动机构与缸体的高精度一体化模块，其核心结构始于伺服电机，作为动力源，提供精准的转速与扭矩控制，电机通过联轴器与高性能减速机相连，实现降速增矩，随后，运动被传递至滚珠丝杠副——这是将旋转运动转化为直线运动的关键，其螺母与缸筒内的活塞杆相连，在精密的轴承支撑与导向机构作用下，活塞杆实现高精度、高刚性的直线往复运动，整个过程由伺服驱动器实时闭环控制，确保了从电机到缸体的每一个部件都协同工作，共同成就了电动缸在推力、速度与定位精度上的卓越性能。
伺服电动缸是一种将伺服电机与精密传动机构高度集成的机电一体化作动装置，广泛应用于工业自动化、航空航天、模拟仿真、精密测试等多个高精度控制领域，其核心优势在于高精度定位、快速响应能力以及灵活的控制性能，能够满足复杂工况下的运动控制需求，要深入理解伺服电动缸的工作原理，首先必须系统掌握其内部结构组成,本文将对伺服电动缸的主要内部结构及其功能进行详细解析。

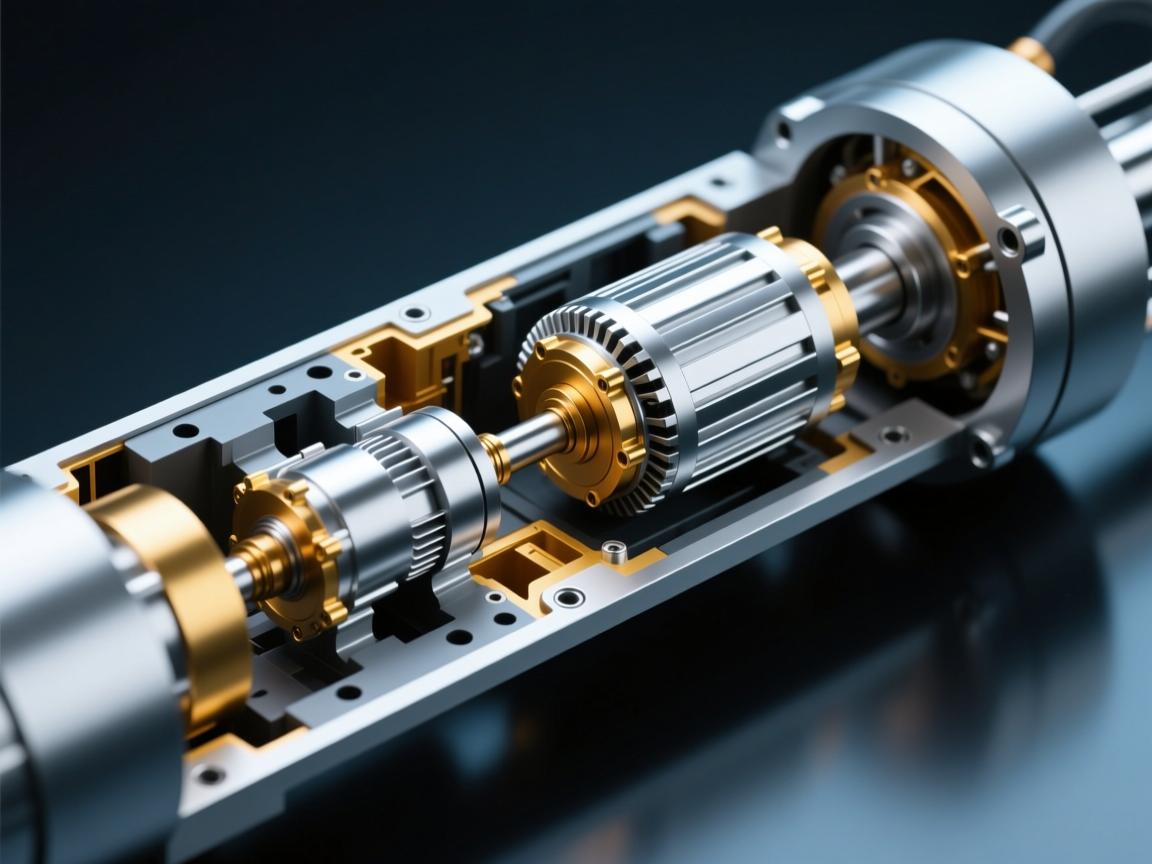

伺服电动缸的内部结构可以视为一条精密的动力传递链,主要由以下几个关键部分构成：
伺服电机
伺服电机是电动缸的动力核心，负责接收来自控制系统的电信号（如脉冲信号或模拟量信号），并根据指令精确控制转速和转角，伺服电机通常内置高分辨率编码器，能够实时反馈电机轴的位置信息，形成闭环控制,是实现高精度运动控制的基础。
传动机构
传动机构作为连接电机与执行元件的“变速器”，其作用是将伺服电机输出的高速、低扭矩旋转运动，转换为丝杠所需的低速、高推力直线运动,常见的传动方式主要包括以下两种：
- 同步带传动：通过同步带和同步带轮实现动力传递，这种结构允许电机与缸体平行布置，有效缩短了整体装置的轴向长度，结构更为紧凑，适用于中高速、对结构刚性要求不极端的应用场景。
- 联轴器直连：伺服电机通过高刚性联轴器（如膜片联轴器）直接与丝杠相连，该方式传动效率高、刚性好、无背隙，响应速度极快,常用于对动态性能和刚性要求极高的场合。
滚珠丝杠 / 行星滚柱丝杠
这是实现旋转运动向直线运动转换的核心部件，直接决定了电动缸的精度、效率及承载能力。
- 滚珠丝杠：作为最常见的形式，由丝杠轴、螺母和循环滚珠组成，丝杠旋转时，滚珠在丝杠与螺母的螺纹滚道间循环滚动，推动螺母作直线运动，其特点是摩擦系数小、传动效率高达90%以上,定位精度优良。
- 行星滚柱丝杠：作为一种更先进的传动方式，采用多个螺纹滚柱替代滚珠，增大了接触面积，具备更高的承载能力、刚性和使用寿命，特别适用于高冲击、重载荷及恶劣工况。
缸筒与活塞杆（推杆）
- 缸筒：作为电动缸的主体外壳，内部容纳丝杠螺母副，起到支撑、保护和导向作用，通常采用高强度铝合金或钢材制造，表面经硬质阳极氧化或其他特殊处理,以提高耐磨性和耐腐蚀性能。
- 活塞杆（推杆）：与丝杠螺母固定连接，是直接输出推力与直线运动的执行部件，前端通常设有安装螺纹孔或关节轴承，便于连接外部负载，其表面经过高频淬火或镀硬铬处理,具备极高的硬度和耐磨性。
轴承座与支撑单元
轴承座位于缸筒两端，内部安装有高精度角接触轴承或圆锥滚子轴承，主要用于支撑丝杠轴，承受轴向和径向载荷，确保丝杠在高速运转时的稳定性和精度,同时有效减小摩擦损失。
限位与缓冲装置
为防止电动缸及负载在行程极限位置受到机械冲击，通常内置机械限位开关，或通过伺服电机编码器设定电子限位，部分高性能电动缸还会在行程末端设置聚氨酯等材料的缓冲垫，以平稳吸收冲击能量,提高设备使用寿命。
传感器系统
除伺服电机自带的编码器外，许多电动缸还集成以下传感器,以增强控制性能：
- 力传感器：实时监测并反馈输出推力,实现精确的力控制。
- 磁致伸缩位移传感器：直接测量活塞杆的绝对位置，构建全闭环控制系统，有效消除传动链间隙带来的误差,实现更高精度的定位。
制动器（可选）
在垂直安装或需要安全自锁的应用中，可为伺服电机选配断电刹车（抱闸）装置，当电机断电时，刹车自动锁死电机轴，防止负载因自重下滑,确保系统安全可靠。
伺服电动缸的内部结构是一个高度集成、环环相扣的精密系统，从伺服电机提供精准动力，到传动机构实现运动转换，再到滚珠丝杠或行星滚柱丝杠完成最终的直线输出，每一部件均发挥着不可或缺的作用，正是这种精密的结构设计，使伺服电动缸能够完美结合电控的灵活性与液压系统的强劲推力，成为现代高精度直线驱动领域的理想解决方案，深入理解其内部结构，对于正确选型、高效使用及科学维护伺服电动缸具有重要意义。
