伺服电动缸内部结构解析，从原理到组件的深度剖析，伺服电动缸内部结构深度解析，从原理到组件的全面剖析
，伺服电动缸是一种将伺服电机的旋转运动精确转化为直线推力的高集成化机构，其核心工作原理是：伺服电机驱动精密滚珠丝杠或行星滚丝杠副旋转，进而推动丝杠螺母及与之相连的活塞杆进行直线往复运动，其内部结构主要由几大关键组件构成：作为动力源的伺服电机、实现核心传动与高精度定位的滚珠丝杠副、将旋转运动传递至丝杠的同步带或联轴器、以及支撑并保证组件同轴度的高强度缸筒和轴承座，通常还会集成高精度反馈装置（如编码器）来构成闭环控制，确保其具备远超传统液压、气动缸的精度、效率和可控性。
伺服电动缸作为高精度直线传动设备，广泛应用于工业自动化、机器人技术、航空航天、医疗设备等高要求领域，它通过将伺服电机的旋转运动转化为直线运动，实现对速度、位置和推力的精确控制，要深入理解其高性能表现，关键在于掌握其内部结构组成，本文将从核心组件入手，系统解析伺服电动缸的内部构造,帮助读者把握其工作原理与设计精髓。

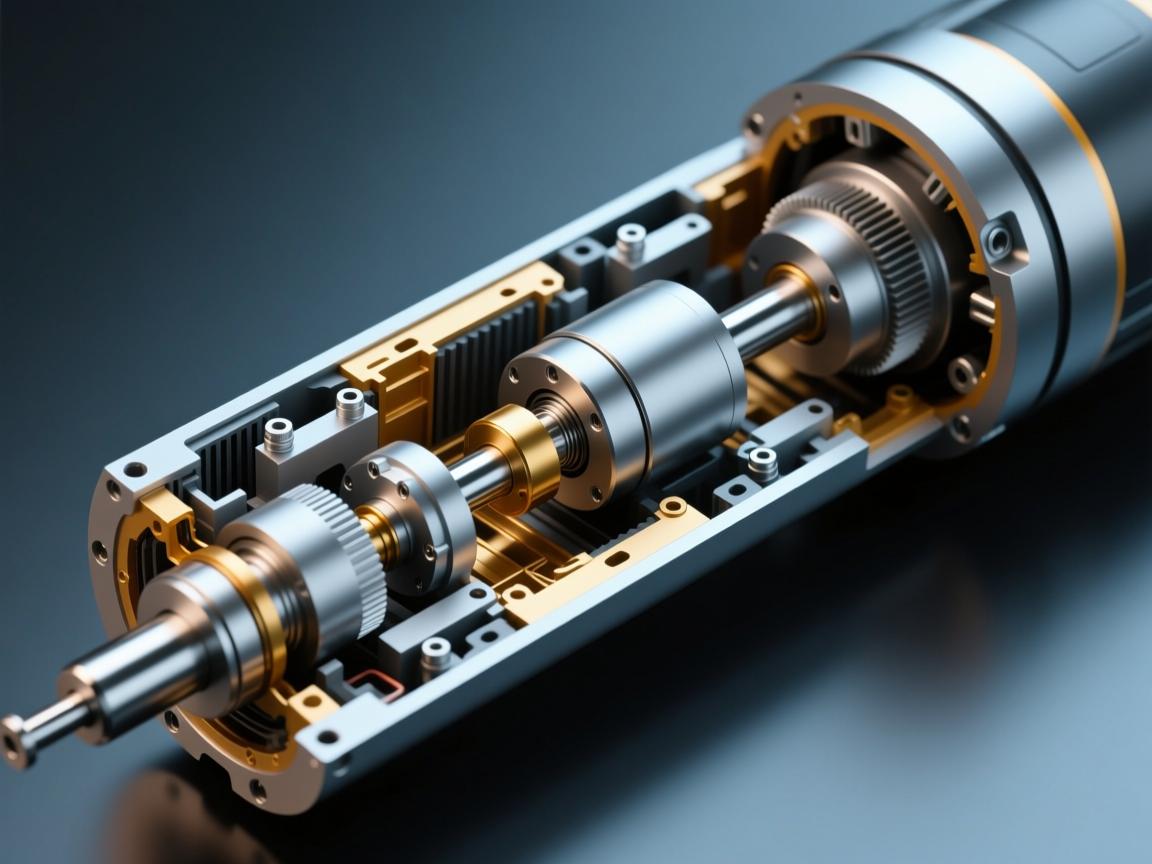

伺服电动缸的内部结构主要由伺服电机、传动机构（如滚珠丝杠或行星滚柱丝杠）、缸体、活塞推杆、轴承系统以及反馈装置（如编码器）等组成，这些部件协同运作，确保电动缸具备高效率、高精度与长使用寿命,我们将逐一剖析这些关键组件。
-
伺服电机
伺服电机作为动力源，负责提供精确可控的旋转运动，它通常与电动缸一体化设计或通过联轴器连接，能够根据控制信号实时调节转速与扭矩，伺服电机的性能直接决定了电动缸的响应速度与定位精度,常见的类型包括交流伺服电机和直流伺服电机。 -
传动机构
传动机构是实现旋转运动向直线运动转换的核心部件,主要包括以下几种类型：
- 滚珠丝杠：利用滚珠在丝杠与螺母之间滚动，大幅降低摩擦，传动效率可达90%以上，适用于高速、高精度应用场景,但制造成本相对较高。
- 行星滚柱丝杠：采用多滚柱与丝杠啮合结构，具备更强的承载能力与更长的使用寿命,尤其适用于重载及恶劣工况。
- 其他类型如梯形丝杠，虽成本较低，但传动效率和精度有限，多用于对性能要求不高的场合。
传动机构的选择需综合考虑负载大小、运行速度及精度需求。
-
缸体与活塞推杆
缸体作为电动缸的外壳，通常采用高强度铝合金或钢材制造，提供结构支撑与外部防护，活塞推杆与传动机构相连，负责直接输出推力或拉力，为提升耐用性，推杆表面常进行硬化处理,以增强耐磨与抗腐蚀能力。 -
轴承与支撑结构
轴承系统用于支撑丝杠与推杆，降低运动过程中的摩擦与振动，确保运行平稳，常见的轴承类型包括角接触轴承和深沟球轴承,导向装置的设置可有效防止推杆在运动中发生偏转或卡滞。 -
反馈系统
集成编码器或位置传感器，实时监测推杆的位置与速度，并将数据反馈至控制系统，这一闭环控制机制使电动缸能够实现微米级的高精度定位,适应复杂的运动轨迹要求。 -
辅助组件
包括密封件（用于防尘、防水，提升环境适应能力）、限位开关（防止运行过冲）以及冷却系统（高负载工况下的散热保障），这些组件虽小,却对设备的可靠性与安全性起着关键作用。
工作原理简述
当伺服电机接收到控制信号后，驱动传动机构旋转，进而带动推杆实现直线运动，反馈系统实时监测运动状态并校正误差，确保输出与设定目标一致，在自动化生产线中，电动缸可通过编程完成精确的往复运动,显著提升作业效率。
内部结构对性能的影响
- 精度：高精度传动机构与实时反馈系统使重复定位精度可达±0.01mm。
- 负载能力：传动机构的结构设计决定了其最大推力,部分型号可承载数吨负载。
- 寿命与维护：滚珠丝杠与行星滚柱丝杠具备较长使用寿命,良好的润滑与密封设计进一步降低了维护需求。
应用实例与发展趋势
在工业机器人领域，伺服电动缸常用于关节驱动；在模拟运动平台中，则提供稳定可靠的动作输出，随着智能化发展与材料技术进步，电动缸的内部结构正朝着更紧凑、高效的方向演进，未来有望集成物联网传感器,实现预测性维护与远程监控。
伺服电动缸的内部结构是一项融合精密机械与智能控制的系统工程，各组件之间的高效协同是实现卓越运动控制性能的基础，深入理解其结构组成，不仅有助于用户合理选型与优化应用，也将推动自动化技术不断向前发展，如需进一步了解具体组件或应用方案,欢迎随时交流探讨！
