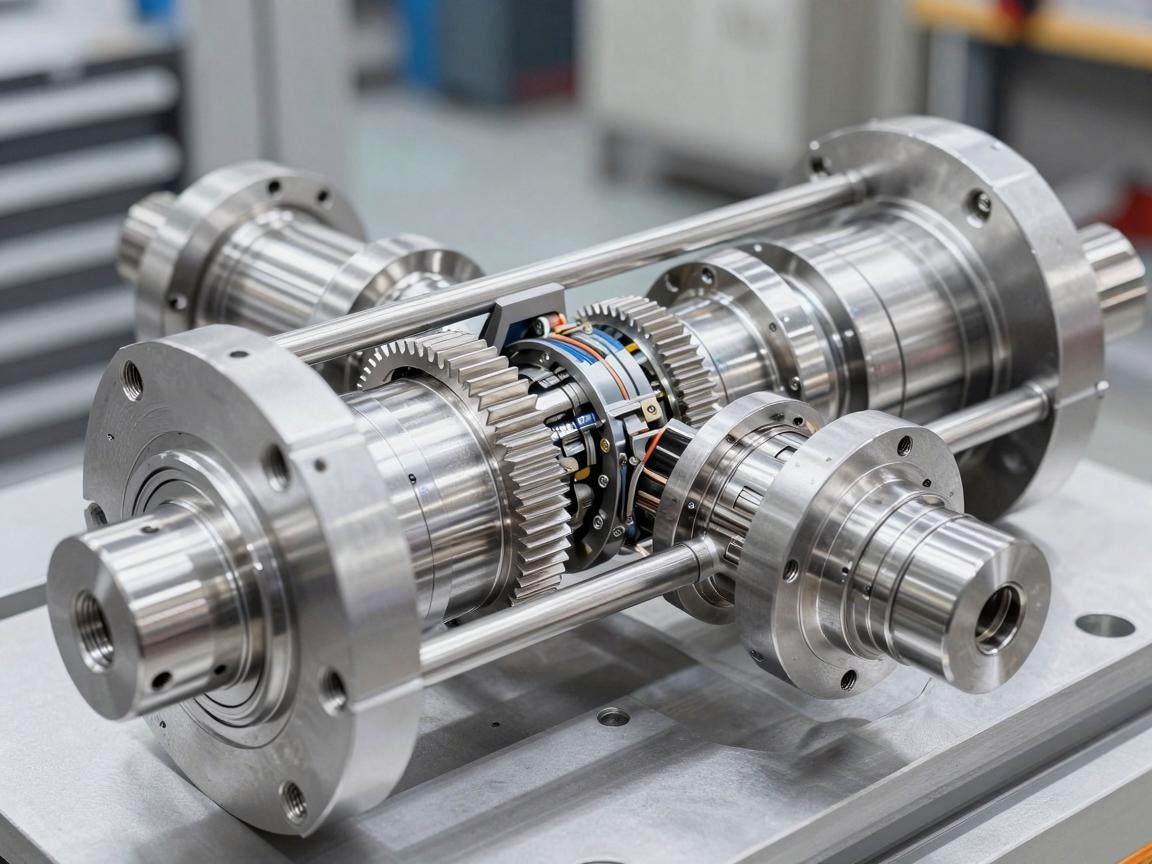

精密与力量的交响—深度解析伺服电动缸的结构密码

伺服电动缸是精密传动领域的核心执行元件，其结构设计堪称机械工程的典范。**核心动力源**为伺服电机，通过**高精度联轴器**直接驱动**滚珠丝杠**或**行星滚柱丝杠**，将旋转运动高效转化为直线运动。**缸体**采用高强度铝合金或合金钢，内部集成**高刚性导向系统**与**动密封结构**，确保在重载、高速工况下的动态稳定性。**内置编码器**与**压力传感器**构成闭环控制，实现微米级定位精度与推力精准反馈，其“电机+丝杠+缸体"的一体化架构，摒弃了传统液压的气液管路，凭借高刚度、长寿命及低维护特性，成为工业自动化与机器人领域替代气液驱动的优选方案。

在工业自动化的宏大叙事中,伺服电动缸正以一种近乎优雅的姿态，悄然重塑着精密运动控制的版图，它并非传统气动与液压系统的简单替代者，而是一个将伺服电机、丝杠传动与闭环控制高度融合的机电一体化杰作，拨开其坚硬的金属外壳，深入内部肌理，我们将逐一解析那些决定其性能与寿命的“关键枢纽”，探寻隐匿在钢铁与算法之间的结构密码。 作为电动缸的“心脏”，伺服电机提供了澎湃的动力，但“直接驱动”并非最优解，现代工程设计中，电机的集成方式演化出两种截然不同的结构哲学：

• 直连式结构：这是最为纯粹的形态——电机转子通过高刚性联轴器与丝杠轴头刚性连接，实现动力零损耗传递，此结构的核心优势在于零背隙、高响应，但电机的散热效率与负载惯量匹配，则极其考验设计者对热力学与动力学平衡的精准把控。
• 折返式结构（并联式）：为应对长行程带来的轴向空间挑战，工程师将电机平行于缸体布置，通过高精度同步带或斜齿轮组实现动力换向，这种结构的最大贡献在于大幅缩短了轴向安装尺寸，代价则是引入了传动间隙的隐患，必须依靠精密的预紧机构来时刻警惕并动态补偿。

传动中枢：滚珠丝杠与行星滚柱丝杠的博弈 这是伺服电动缸结构中最核心的分水岭，丝杠副负责将电机的旋转运动转化为活塞杆的直线进给，其类型直接决定了整缸的寿命、承载与速度特性。

• 滚珠丝杠结构：作为当前市场的绝对主流，其原理是钢珠在丝杠与螺母的滚道间循环滚动，将滑动摩擦转化为滚动摩擦，传动效率高达90%以上，这种结构天生适应中高速度、中低负载的精密推拉场景。
• 行星滚柱丝杠结构：此乃重载与高刚性工况下的“终极答案”，它由多个螺纹滚柱围绕主丝杠行星式旋转，将传统滚动体的点接触升级为多线螺旋线接触，这种结构带来的直接收益是：接触应力大幅降低，承载力成倍增长，且具备极强的抗冲击能力，能从容应对数吨乃至数十吨的推力，在航空航天、锻压装备等对可靠性与出力要求极为苛刻的领域，行星滚柱丝杠是近乎不可替代的结构选择。

导向与支撑：直线导轨与防旋转机构 推力再大，方向若失之毫厘，便谬以千里，活塞杆在伸出时，必须承受来自负载的巨大径向力与弯矩。内置的高精度直线导轨或矩形导向块便成为不可或缺的“定海神针”，在结构设计上，滑块通常通过刚性过渡块与活塞杆连接，确保杆体在高速往复运动中只保留轴向自由度，任何微小的径向抖动都被导轨的刚性纪律所“锁死”。 对于需要电缸直接输出力且严格禁止杆体自转的工况，结构上会精心引入滚珠花键或防转销设计，以保证安装于其前端的治具在空间内始终保持固定的角度姿态，实现精准的力矩输出。

灵魂所在：内置编码器与极限保护的融合 伺服电动缸之所以区别于普通电缸，其灵魂在于一套敏锐的“感知系统”，高精度的磁致伸缩或光栅尺位移传感器，往往被植入缸体内部，直接测量活塞杆的真实位置——而非仅依赖电机后端的编码器间接测算，这种“全闭环”结构，从根本上消除了丝杠热伸长和弹性形变带来的误差，将重复定位精度推向了微米级。 在缸体的两端，嵌入式液压缓冲器或高强度机械限位块作为无声的兜底防线，与电机自身的软件安全扭矩限制机制构成双重保险，确保即使在极端失控状态下，机械结构亦不会因硬性撞击而发生毁灭性损坏。

结构之翼：缸体材料的静力学思考 我们亦不应忽视伺服电动缸的“骨骼”——缸体，在追求轻量化的工业美学下，铝合金型材缸体在中小型号中占据主导，其表面常经过硬质阳极氧化处理以增强耐磨性；而在重载工况下，高强度球墨铸铁或焊接钢构件的大幅面缸体，则通过精心布置的加强筋结构，确保在最大推力下依然能保持微米级的尺寸稳定性，这不仅是材料学的巧思，更是结构力学的精妙演绎。

结构即智慧 伺服电动缸的结构设计，本质上是一场关于“刚”与“柔”、“静”与“动”的深度博弈，从电机的耦合方式到丝杠的微观接触，从导向的硬件约束到传感器的软性反馈，每一个零部件都在自己的位置上，严谨地诠释着机械设计的秩序与美感。 当您下一次看到一台伺服电动缸在流水线上精准地推送一个工件时，请理解，那根看似简单的金属圆柱体内，正上演着一场由精密结构编织的、无声且高效的能量交响，这，正是现代工业最迷人的质感。
