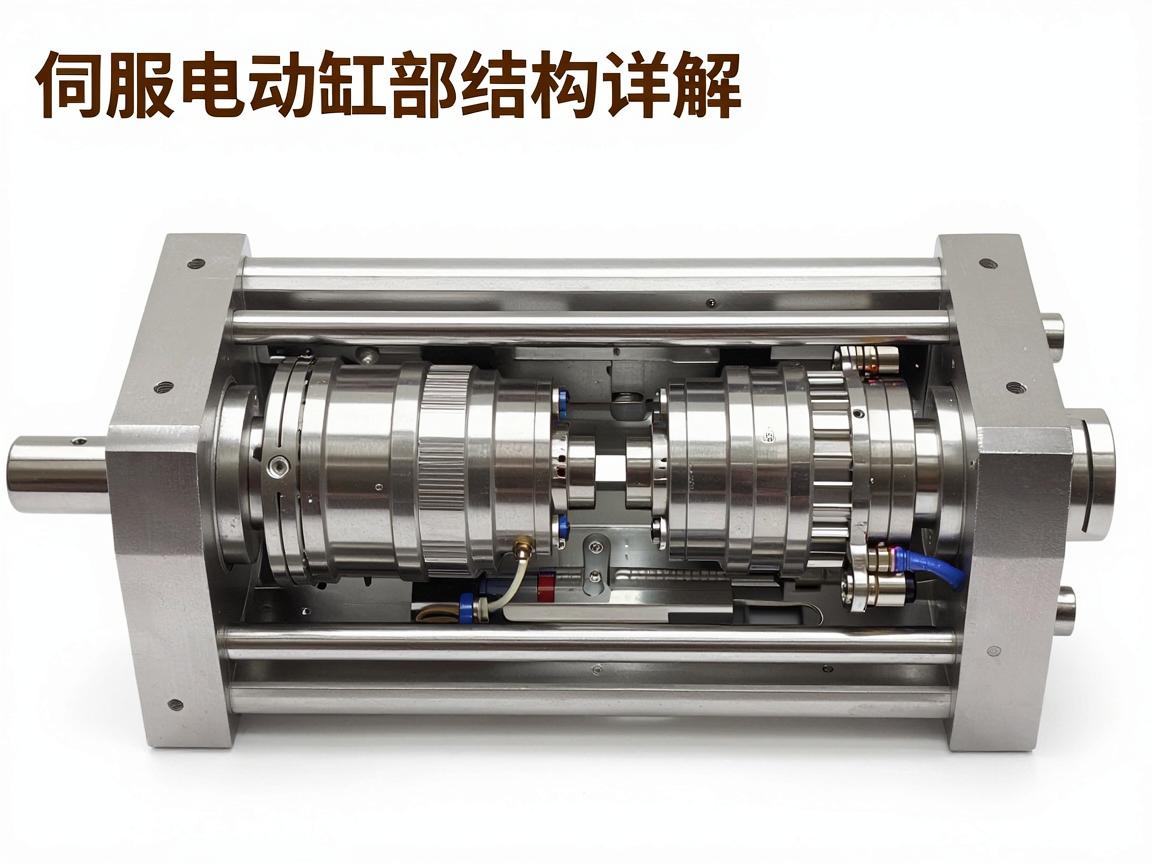

伺服电动缸内部结构详解，核心部件与工作原理
根据提供的资料，伺服电动缸的核心部件包括伺服电机、滚珠丝杠、同步带（或齿轮）、传感器及缸体，其工作原理是：伺服电机通过同步带或联轴器驱动滚珠丝杠旋转，丝杠上的螺母将旋转运动转化为直线运动，从而推动活塞杆伸缩，内置的编码器或传感器实时反馈位置信息至伺服驱动器，形成闭环控制，实现高精度定位与速度调节，该系统兼具液压缸的推力与气动缸的速度，且具备节能、低噪音、长寿命等优势，广泛用于自动化设备、工业机器人及精密压装等场景。
在现代工业自动化领域，伺服电动缸凭借其高精度、高速度、低能耗及易于控制等优势，正逐步取代传统的气动缸与液压缸，成为执行机构中的“明星产品”，要真正理解伺服电动缸为何能够实现如此精准的直线运动，就需要深入其内部结构,一探究竟。
一套标准的伺服电动缸由以下几个核心部件构成，它们协同工作,将旋转运动转化为精密的直线运动。
伺服电机：动力之源
伺服电动缸的“心脏”是伺服电机，与普通电机不同，伺服电机内部集成了编码器（通常为光电编码器或磁编码器），能够实时反馈转子的位置、速度和扭矩信息，电机通过接收来自伺服驱动器的脉冲信号，实现快速启停、精确调速与精准定位，在电动缸结构中，伺服电机通常通过联轴器或直接与滚珠丝杠连接,确保传动的同步性与响应速度。
滚珠丝杠副：传动核心
如果说伺服电机是心脏，那么滚珠丝杠便是骨骼与肌腱——它是将旋转运动转换为直线运动的关键部件,其内部结构包括：
- 丝杠轴：表面加工有精密螺旋槽（即滚道）。
- 螺母：内部对应也加工有滚道,与丝杠轴配合。
- 滚珠：在丝杠轴与螺母之间的滚道内循环滚动,大幅减少滑动摩擦。
- 循环装置（如反向器或回珠管）：确保滚珠在运动后能顺利返回起点,维持连续滚动。
优点：由于采用滚动摩擦，滚珠丝杠的传动效率高达90%以上，定位精度可达微米级，且磨损小、寿命长,这也是伺服电动缸能够实现高精度控制的主要原因之一。
防旋转装置与导向机构
为了防止活塞杆在直线运动中发生旋转（从而影响负载的定位精度），伺服电动缸内部通常设有防旋转结构,常见方式包括：
- 内导向键/花键：在缸筒内部设置直线导轨或键槽，与活塞杆上的对应结构配合,限制其转动。
- 外部导向套：部分型号采用直线轴承或滚珠导轨作为外部导向,进一步提升运动平稳性。
需要注意的是，部分采用行星滚柱丝杠的高负载电动缸，其丝杠本身的花键设计即具备防旋转功能,无需额外导向机构。
缸筒与活塞杆
缸筒是伺服电机的支撑外壳与防护罩，通常由高强度铝合金或钢材制成，内部需保持清洁并具备良好的润滑条件。活塞杆（也称推杆）则是直接输出直线运动的部件，其前端通常与负载连接，杆体需经过精密磨削和表面硬化处理（如镀铬）,以增强抗侧向力与耐磨性能。
密封与润滑系统
密封件是保障电动缸使用寿命的重要部件，缸筒两端及后端均装有密封圈（如O型圈、防尘圈），用于防止外部灰尘、水分侵入，同时防止内部润滑脂泄漏。润滑对于滚珠丝杠和轴承至关重要，大多数伺服电动缸采用长效润滑脂，出厂时已完成预润滑；而对于高负荷或高频运行的设备，则需配置独立的自动润滑系统,以确保持续稳定运行。
传感器与反馈系统
这是伺服电动缸区别于普通电动缸的核心所在，除了电机内自带的编码器，部分高端伺服电动缸还会在活塞杆末端或缸体外部加装直线位移传感器（如磁栅尺、光栅尺），这些传感器直接测量推杆的实际位置，形成全闭环控制，从而有效消除丝杠间隙、弹性变形等带来的误差,实现纳米级的重复定位精度。
工作原理简述
当伺服驱动器向电机发出指令脉冲时，电机以设定的速度和加速度旋转，电机轴通过联轴器带动滚珠丝杠旋转，滚珠在丝杠与螺母之间滚动，推动螺母沿丝杠轴向移动，由于螺母与活塞杆固定连接，活塞杆随之实现精确的直线运动，在此过程中，编码器将实际位置与速度信号实时反馈给驱动器，驱动器根据PID算法调整电机的输出，从而形成一个动态、稳定的闭环控制系统。
伺服电动缸的内部结构，将高精度伺服电机、高效滚珠丝杠、精密导向与密封系统、以及智能反馈系统有机结合，它不仅继承了液压缸的大推力（可达数百吨）与气缸的清洁性，更具备了传统气动、液压执行元件难以企及的定位精度与速度调节能力，深入理解其内部的精密构造，有助于我们在选型、安装与维护过程中做出更科学的决策,从而最大化设备性能与使用寿命。
