伺服电动缸内部结构解析，精密驱动与控制的核心

伺服电动缸作为精密驱动与控制的核心元件，其内部结构主要由电机、滚珠丝杠、同步带及编码器等关键部件构成，电机通过同步带或联轴器驱动滚珠丝杠旋转，进而将旋转运动转化为推杆的直线运动，滚珠丝杠采用循环滚珠设计，有效降低摩擦阻力，提升传动效率与定位精度，编码器实时反馈位置与速度信号，配合伺服控制器实现闭环调节，确保运动过程的稳定与精确，缸体内部集成了导向机构与润滑系统，保障高负载、高频率工况下的可靠运行，该结构设计兼顾紧凑性与响应速度，是工业自动化与高端装备实现精准力控与位置控制的技术基础。

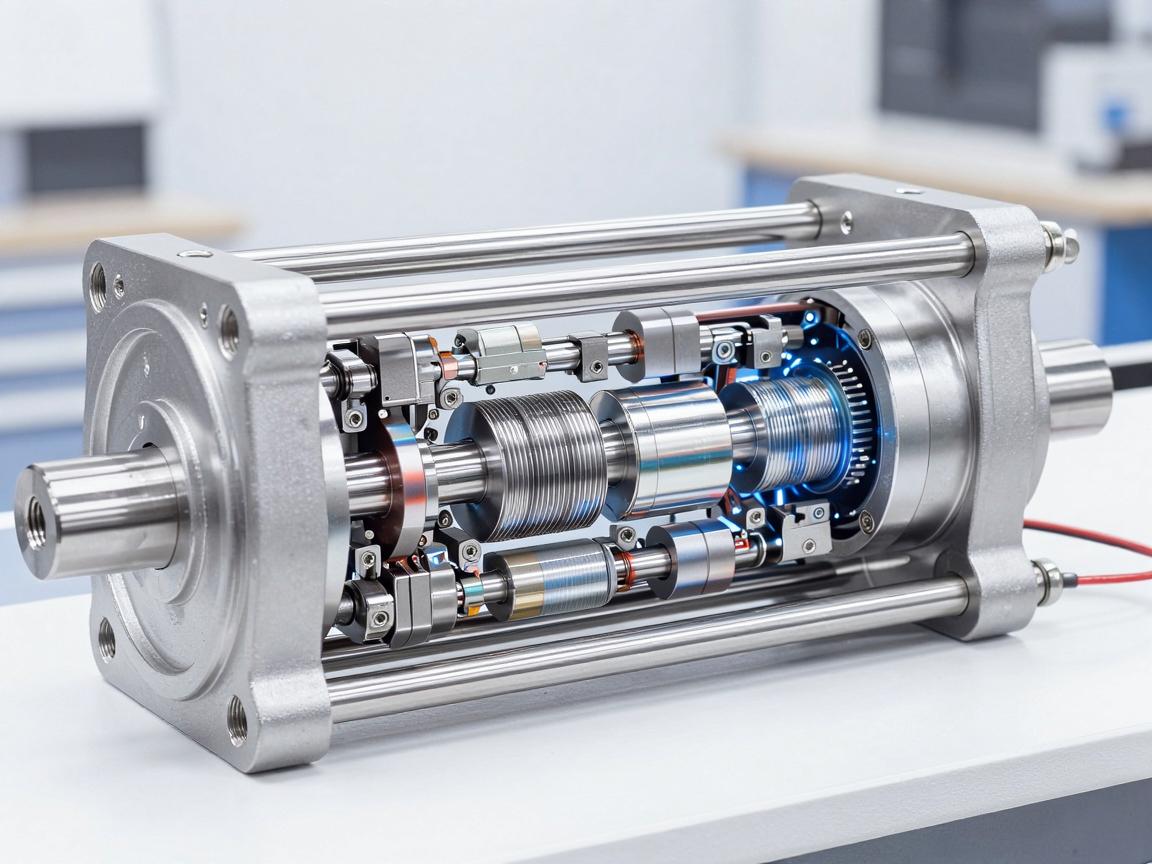

伺服电动缸是一种将伺服电机与滚珠丝杠、传动机构高度集成的直线驱动装置，在现代工业自动化、机器人、航空航天等领域占据重要地位，其内部结构精密复杂，是实现高精度位置控制、速度控制和力控制的基础，下面，我们将对其核心内部结构进行逐层解析。

伺服电机：动力源

伺服电动缸的动力源通常采用永磁同步伺服电机或交流伺服电机,与普通电机相比，伺服电机具有高响应、高精度、低惯量、宽调速范围等显著优势，电机转子直接或通过联轴器与滚珠丝杠连接，电机内置的编码器（多为绝对值编码器或增量式编码器）能够实时反馈转子的位置和转速，为闭环控制系统提供高分辨率的位置信号，从而确保驱动精度与动态响应性能。

滚珠丝杠与螺母：传动核心

滚珠丝杠副是伺服电动缸中最关键的机械传动部件,承担将旋转运动转化为直线运动的任务，其内部结构主要包括：

• 丝杠轴：表面加工有精密螺旋滚道，通常采用高强度合金钢（如GCr15）制造，经过淬火、磨削及表面硬化处理，具备高耐磨性和长使用寿命。
• 螺母：内部同样加工有滚道，通过循环器（返向器）引导滚珠在滚道内循环运动，实现低摩擦、高效率的滚动传动。
• 滚珠：精密钢球在丝杠与螺母的滚道之间滚动，形成滚动摩擦，显著降低摩擦系数（通常为滑动丝杠的1/10~1/20），从而提升传动效率并延长使用寿命。
• 预紧机构：为提高轴向刚度并消除反向间隙，常见的预紧方式包括双螺母预紧和单螺母变位预紧等，预紧力的大小直接影响电动缸的定位精度与所需驱动力矩。

导向机构：确保直线运动精度

为保证输出杆在直线运动过程中不发生旋转或偏摆,伺服电动缸内部设有导向机构，常见形式包括：

• 直线导轨：如滚珠直线导轨（LM导轨）安装在缸体内部，滑块与输出杆连接，提供高刚度、低摩擦的精密导向。
• 滑动导向套：采用铜合金或高分子耐磨材料制成，结构简单，适用于中低精度要求的场合。
• 花键导向：在输出杆上加工花键槽，配合花键套实现防转与导向，适用于需要高扭矩传递或抗扭能力较强的工况。

输出杆（活塞杆）

输出杆是伺服电动缸与外部负载直接连接的部件,通常采用高强度不锈钢或合金钢制造，表面经过镀铬或喷涂陶瓷等处理，以增强耐腐蚀性和耐磨性，部分输出杆内部设计为中空结构，便于穿过传感器线缆或冷却介质，适应复杂工况需求。

制动器与安全机构

在竖直安装或需要保持位置的场合,伺服电动缸通常内置电磁制动器（抱闸），制动器一般安装在电机后端或丝杠轴上，断电时弹簧抱紧制动盘实现自锁，通电后电磁力释放，确保系统安全，部分电动缸还配备机械限位开关、过载保护离合器等安全装置，进一步提升运行的可靠性。

编码器与反馈系统

编码器（通常为多圈绝对值编码器）是伺服电动缸实现闭环控制的“眼睛”，它直接测量电机的旋转角度，并通过控制器换算为直线位移，部分高端伺服电动缸还在输出杆端增加直尺光栅或磁栅，实现直接位置反馈（全闭环），从而有效消除丝杠传动间隙、热变形等误差，进一步提升定位精度。

密封与润滑系统

为防止粉尘、水分、切屑等杂质进入缸体内部，电动缸在输出杆出口处设有防尘密封圈和油封，密封结构通常采用多层迷宫式或唇形密封设计，在润滑方面，丝杠和导轨需要定期加注润滑脂，部分电动缸内部还设计有润滑脂储油腔或自动供油通道，以延长维护周期并保证长期稳定运行。

伺服电动缸的内部结构是电机技术、精密机械传动、传感器技术与控制技术的深度融合，正是这些精密元件的协同工作，才使得伺服电动缸能够在高速、高负载条件下实现微米甚至亚微米级的定位精度，随着智能制造对“直驱”和“高动态响应”要求的不断提升，伺服电动缸的内部结构也在朝着更紧凑、更轻量化、更高集成化的方向发展，深入了解其内部结构，对于设备选型、故障诊断及维护优化具有重要的参考价值。
