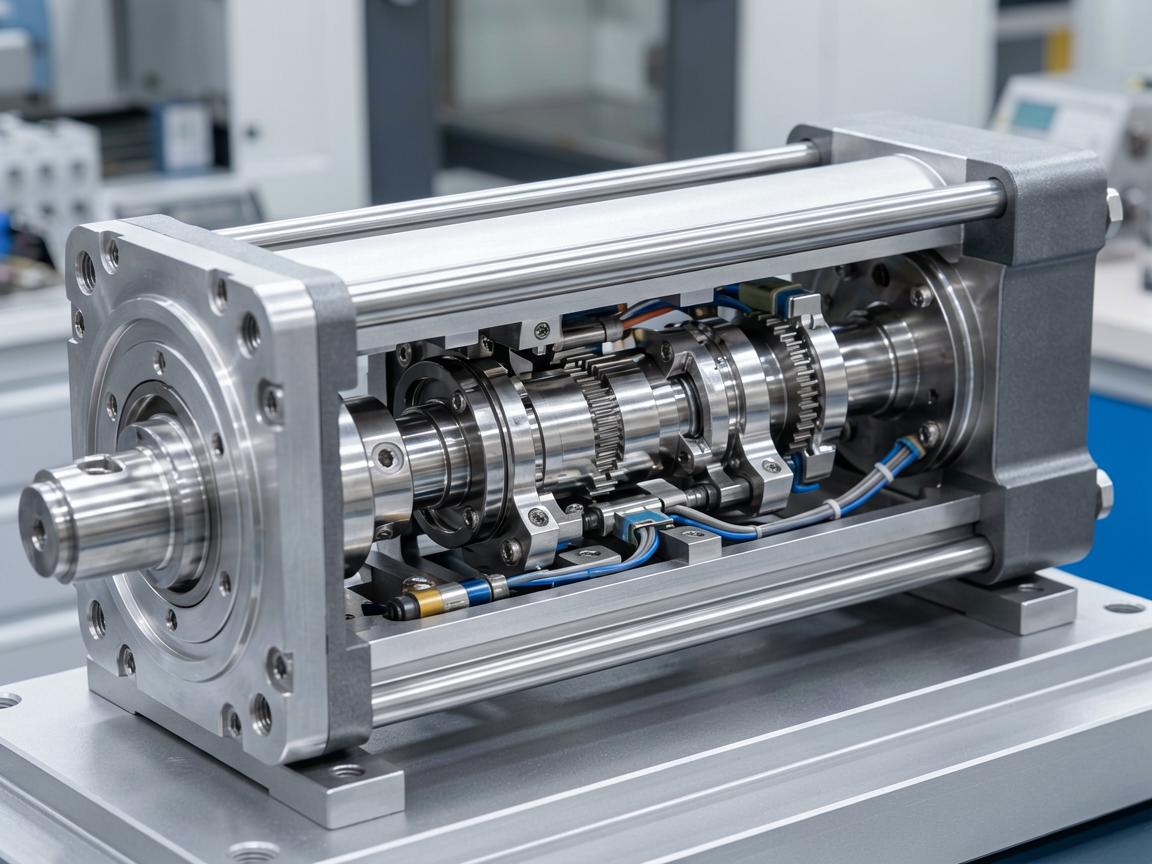

伺服电动缸内部结构解析，精密传动背后的核心组件
根据提供的主题，生成的摘要如下：，伺服电动缸的精密传动核心在于其内部组件的协同工作，其结构主要由伺服电机、滚珠丝杠、缸体、导向装置及编码器构成，伺服电机作为动力源，将电能转化为高精度旋转运动；滚珠丝杠副则将旋转运动转化为直线运动，通过滚珠在丝杠与螺母间的滚动摩擦，大幅降低了传动损耗并消除背隙，实现了微米级的定位精度，内置的编码器实时反馈位置与速度信号，形成闭环控制，确保运动精准，坚固的导向装置则保证了推杆在高速运动中的直线稳定性，正是这些核心组件的紧密配合，使伺服电动缸在工业自动化中兼具高刚性、高精度与长寿命的优势。
伺服电动缸作为现代工业自动化中不可或缺的直线运动执行元件，其内部结构融合了精密机械、电力电子与控制技术，能够将旋转运动高效转化为直线运动，深入理解其内部结构，是掌握其性能特点、合理选型及进行故障诊断的基础。
核心传动结构：从电机到直线运动
伺服电动缸的内部结构主要由以下几个关键部件组成：
伺服电机
安装在电动缸尾部的伺服电机是整个系统的动力来源，它接收驱动器发出的脉冲或模拟量信号，精确控制转速与转矩，电机轴通过联轴器与滚珠丝杠直接连接,从而避免了传统皮带或齿轮传动中存在的间隙与效率损失。
联轴器
联轴器连接电机轴与丝杠轴，主要负责传递扭矩并补偿轴线偏差，常用的有弹性联轴器或波纹管联轴器，能够吸收微小的径向和角向偏差，确保传动过程平稳，在一些一体化设计中，电机转子轴直接作为丝杠轴使用,彻底消除了联轴器带来的间隙问题。
滚珠丝杠副
滚珠丝杠副是实现精密直线运动的核心部件，它由丝杠、螺母及循环滚珠组成，当丝杠旋转时，滚珠在丝杠沟槽与螺母内部循环滚动，将旋转运动转化为螺母的直线运动，由于滚珠的存在，摩擦系数极低（动摩擦系数可低至0.003），传动效率高达90%以上，且无爬行现象,能够实现微米级的定位精度。
导向机构
为防止螺母及活塞杆在受力时发生旋转，电动缸内部必须设置导向结构,常见的导向方式包括：
- 内置直线导轨：在缸筒内壁安装小型直线导轨,活塞杆通过滑块与其配合。
- 花键或方键导向：在丝杠外套设花键或方键，与之配合的螺母或活塞杆带有对应槽,限制旋转。
- 双导杆结构：在丝杠两侧对称布置两根导杆,通过导向套提供支撑。
导向机构的质量直接决定了电动缸的抗侧向力能力和运动平稳性。
活塞杆与缸筒
活塞杆一端与滚珠螺母固定连接，另一端伸出缸筒外，直接驱动负载，缸筒既作为外壳，也作为活塞杆运动的轨道，高端伺服电动缸通常采用高强度铝合金或不锈钢缸筒，内壁经硬质阳极氧化或镀铬处理,具有优异的耐磨性和密封性。
密封与防尘系统
电动缸内部对清洁度要求极高，尤其是滚珠丝杠与导轨部分，在活塞杆伸出端设有防尘密封圈（如骨架油封、V形密封圈），以防止外界灰尘、切屑、水汽侵入，缸体尾部设有通气孔或呼吸器，用于平衡内外气压,防止内部润滑油被吹出或外界污染物被吸入。
辅助与安全组件
轴承支撑
丝杠两端需要轴承支撑，以承受轴向推力和径向载荷，靠近电机端通常采用深沟球轴承或角接触球轴承，尾部则采用滚针轴承或深沟球轴承，对于大推力或高速应用，会使用精密配对轴承,预紧后消除轴向间隙。
传感器与限位开关
- 位置反馈：伺服电机自带编码器（增量式或绝对式）实时反馈位置信号，部分高精度电动缸会在缸筒外部额外加装磁栅尺或光栅尺，通过磁环或读数头实现全闭环控制,消除丝杠间隙及热变形带来的误差。
- 限位保护：在缸筒内部丝杠两端或活塞杆行程两端，设有机械限位挡块或光电、磁性接近开关，当运动超出正常工作范围时，系统会立即触发停机,防止丝杠螺母撞击端盖或脱出。
润滑系统
滚珠丝杠与直线导轨需要定期润滑,常见的润滑方式包括：
- 脂润滑：在螺母内部、导轨滑块处预填锂基润滑脂，适用于低速、低频使用场景。
- 油润滑：通过电动缸外壳上的油嘴或内置油盒，利用毛细管或微型油泵持续向丝杠与导轨供油，适合高速、高频率应用。
制动装置
在垂直安装或需要断电自锁的场合，电动缸内部会加装抱闸制动器，制动器通常为电磁失电制动类型，正常工作时通电松开，断电后弹簧压紧制动片，防止负载坠落,制动器可安装在电机尾部或丝杠尾部。
结构布局的典型差异
不同厂商、不同用途的伺服电动缸,在内部结构布局上存在显著差异：
- 直线式电动缸：电机、联轴器、丝杠、活塞杆同轴排列，结构紧凑，长度较短,适合安装在空间有限的位置。
- 折返式电动缸：电机通过同步带或锥齿轮将动力传递给平行布置的丝杠，这种结构可以使整体长度更短,但会增加传动环节的间隙与摩擦。
- 行星滚柱丝杠电动缸：采用行星滚柱丝杠替代滚珠丝杠，滚柱与丝杠多点接触，承载能力是滚珠丝杠的数倍，且寿命更长,常用于超大推力或极端工况。
伺服电动缸的内部结构设计是一个系统性的工程，其核心理念在于将伺服电机的精确旋转运动，通过滚珠丝杠高效转化为直线运动，并辅以可靠的导向、密封、润滑与安全保护机制，深入理解其内部结构，有助于工程师在选型时正确评估推力、速度、精度、寿命及环境适应能力，也能帮助维护人员迅速判断异响、卡滞、定位不准等常见故障的根源，随着集成化、轻量化与智能化的发展，未来伺服电动缸的内部结构将更加紧凑，并可能集成更多传感器与智能诊断模块,推动工业自动化向更高水平迈进。
