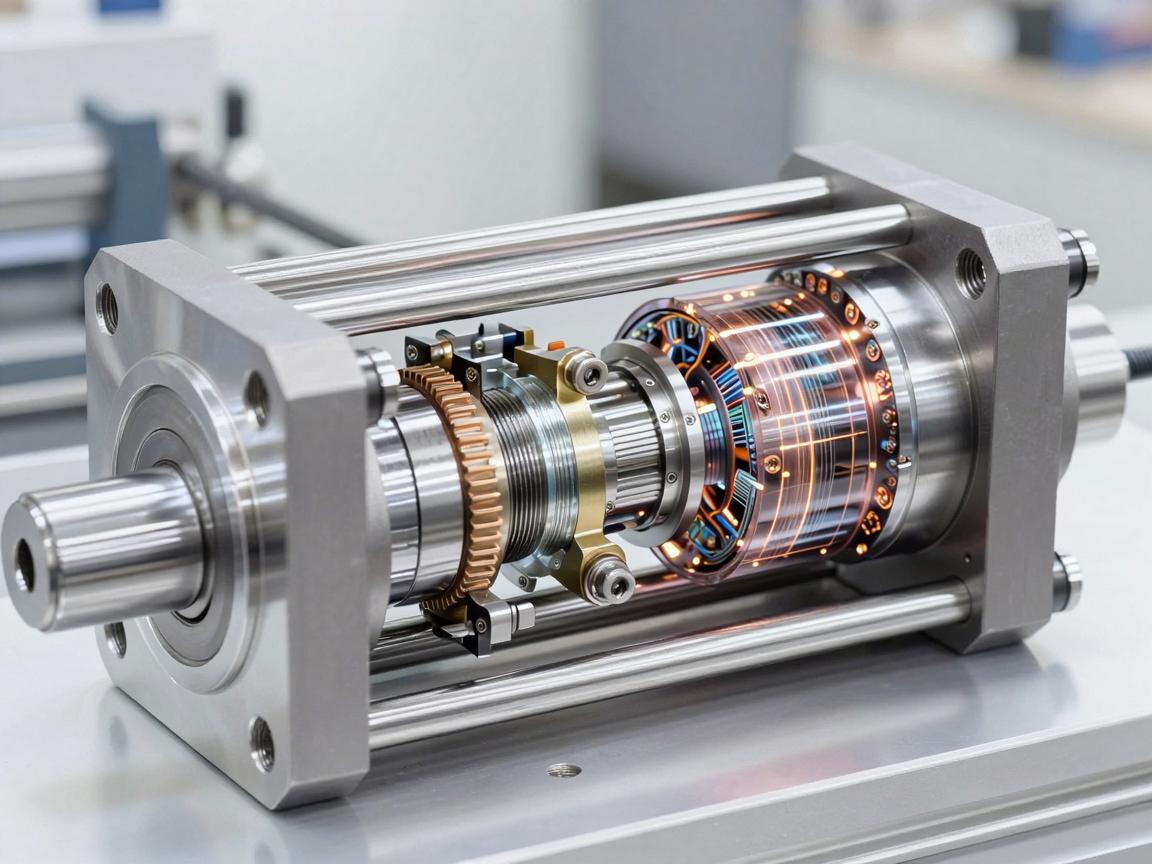

伺服电动缸内部结构解析，精密驱动的心脏
伺服电动缸的核心内部结构由高精度滚珠丝杠、伺服电机、同步带或联轴器、导向装置及高刚性缸体组成，伺服电机直接驱动丝杠旋转，通过螺母将旋转运动转化为推杆的精密直线运动，内置的绝对式编码器实时反馈位置与速度信号，形成闭环控制，实现微米级的定位精度与动态响应，关键部件如双螺母预紧结构可消除反向间隙，而导轨与滑块系统确保负载下的运动平稳性，整体油封及防尘设计则有效隔离外部污染物，保障长期运行的可靠与寿命，这套精密传动与控制系统，正是伺服电动缸作为现代自动化领域精密驱动心脏的技术基石。
伺服电动缸作为现代工业自动化中不可或缺的执行元件，凭借其高精度、高速度和高可靠性的显著特点，在机器人、航空航天、汽车制造、医疗设备等众多领域得到了广泛应用，要真正理解伺服电动缸的性能优势，就必须深入剖析其内部结构，本文将系统拆解伺服电动缸的核心组成部件及其工作原理,带您一探其精密构造的奥秘。
伺服电机：动力之源
伺服电动缸的动力源通常采用交流永磁同步伺服电机，与普通电机相比，伺服电机内部装有高分辨率编码器，能够实时反馈转子的位置、速度和加速度信息，电机转子采用高性能钕铁硼永磁材料，定子绕组则经过优化设计，确保在宽转速范围内提供平稳、高扭矩的输出，这种电机与驱动器紧密配合，可实现位置、速度和力矩的精确闭环控制,从而保障执行动作的精准度。
传动机构：从旋转到直线的精妙转换
滚珠丝杠副
滚珠丝杠是伺服电动缸最核心的传动部件，由丝杠轴、螺母和循环滚珠组成，丝杠轴表面加工有精密的螺旋滚道，螺母内部也设有对应滚道，滚珠在两者之间滚动，实现低摩擦传动，滚珠丝杠的导程精度直接决定了电动缸的定位精度，常见精度等级为C5至C7，而更高端的产品可达C3级，为了消除轴向间隙，预紧方式通常采用双螺母预紧或单螺母变位预紧,从而保证传动的刚性与稳定性。
行星滚柱丝杠（高端应用）
对于需要极高负载能力和长寿命的场合（如压力机、疲劳试验机），通常会采用行星滚柱丝杠替代传统滚珠丝杠，其内部包含多个螺纹滚柱，与丝杠轴和螺母的多头螺纹啮合，接触点更多，承载能力可比同尺寸滚珠丝杠提高数倍，尤其适用于重载、高频次运行场景。
导向与支撑结构
直线导轨或滑动轴承
电动缸活塞杆的运动需要通过导向机构保持高度直线度，轻载应用中，常采用高精度直线轴承或铜基滑动轴承；而在重载或高刚性要求场景中，则选用滚柱直线导轨，其内部设有多列循环滚柱，可承受较大的侧向力,确保运动平稳可靠。
前端与后端支撑
电动缸的前端通过法兰或耳轴固定，后端则安装有轴承座用以支撑丝杠的旋转，支撑轴承常采用角接触球轴承或圆锥滚子轴承，以有效承受轴向和径向复合载荷,确保整体结构在长期运行中保持稳定。
密封与防护系统
由于伺服电动缸常工作于粉尘、油污或潮湿的恶劣环境，密封结构至关重要，活塞杆处采用多层防尘密封圈（如骨架油封加防尘圈），缸体与端盖结合面使用O型圈密封，部分高端产品还配有空气吹扫接口，可有效防止异物侵入，丝杠螺母内部通常预加润滑脂，并通过侧面的注油嘴定期补充,以延长使用寿命。
编码器与反馈系统
高精度伺服电动缸的编码器并不仅限于安装在电机尾部，在一些设计中，丝杠末端或负载端会加装线性编码器（如光栅尺或磁栅尺），直接检测活塞杆的直线位移，这种“全闭环”控制方式彻底消除了丝杠螺距误差和弹性变形带来的定位误差，定位精度可达±1微米,满足高精密制造需求。
内置传感器（智能电动缸）
现代高端伺服电动缸在内部集成了多种传感器：温度传感器用于实时监测电机和丝杠的温度；力传感器（应变片式或压电式）可实时感知输出推力；振动传感器则用于检测运行平稳性，这些信号通过智能接口上传至控制系统，结合预测性维护算法，能够提前预警磨损或故障,显著提升设备可靠性与维护效率。
常见内部结构布局
根据应用需求,伺服电动缸的内部布局主要有以下三种形式：
- 直连式：电机通过联轴器直接驱动丝杠，结构紧凑、响应快,适用于高动态响应场合。
- 平行式：电机与丝杠平行放置，通过同步带或齿轮传动,适合长行程或空间受限的应用场景。
- 折返式：电机通过蜗轮蜗杆或齿轮箱折返驱动丝杠，适合大减速比、高扭矩输出场景。
伺服电动缸的内部结构是一套高度集成的精密系统：伺服电机提供精准动力，滚珠丝杠或滚柱丝杠将旋转运动转化为直线运动，精密轴承和导向系统保障运动精度，多级密封保护内部组件，而智能传感器和全闭环反馈则赋予其“感知与思考”的能力，正是这些零部件的协同工作，才使得伺服电动缸成为现代自动化设备中可依赖的“机械臂”，随着新材料、新加工工艺以及数字孪生技术的不断应用，伺服电动缸的内部结构将变得更加紧凑、高效、智能化,助力工业自动化迈向更高水平。
