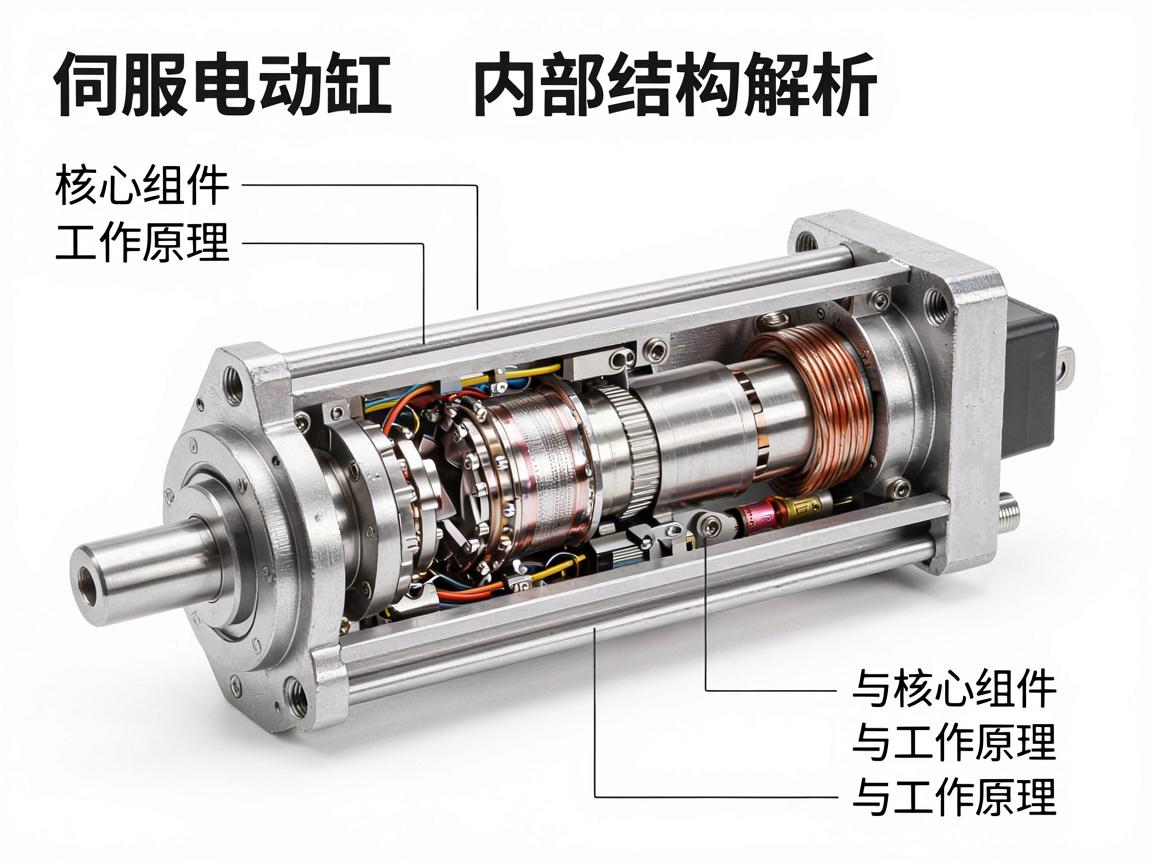

伺服电动缸内部结构解析，核心组件与工作原理
伺服电动缸的内部结构主要由伺服电机、滚珠丝杠、同步带或联轴器、缸体及导向机构等核心组件构成，其工作原理为：伺服电机通过同步带或联轴器驱动滚珠丝杠旋转，进而将旋转运动转化为丝杠螺母的直线运动，推动活塞杆沿缸体导向机构精确伸缩，通过编码器实时反馈位置信号，伺服驱动器可精准控制电机转速与转角，从而实现高精度定位、力控及速度调节，该系统具备响应快、控制精度高和长寿命特点，广泛应用于自动化设备及工业机器人领域。
伺服电动缸作为一种高精度、高可靠性的直线运动执行元件，在工业自动化、机器人、航空航天等领域的应用日益广泛，相较于传统液压缸或气动缸，伺服电动缸具备控制精度高、响应速度快、维护成本低等显著优势，深入理解其内部结构，是掌握性能特点、进行科学选型与合理应用的基础。
伺服电动缸的基本构成
伺服电动缸的内部结构主要由以下几大核心部件组成：
伺服电机
伺服电机是电动缸的动力源,通常采用永磁同步电机或交流伺服电机，其内部包含定子绕组、永磁转子、编码器（用于反馈位置与速度信号）等关键组件，伺服电机输出的旋转运动通过联轴器或直接驱动方式传递给传动机构。
传动机构
传动机构是将电机的旋转运动转化为推杆直线运动的核心部件,常见类型包括：
- 滚珠丝杠副：由丝杠和滚珠螺母组成，滚珠在丝杠滚道内滚动，摩擦系数极低（可达0.003以下），传动效率高达90%以上，丝杠的导程决定了直线运动的速度与分辨率。
- 行星滚柱丝杠：适用于高负载、高速或极端工况，滚柱与丝杠的接触面积更大，承载能力和使用寿命优于滚珠丝杠。
- 皮带传动：在部分轻载、长行程应用中，采用同步带与带轮组合，可降低成本并实现柔性传动。
推杆与导向机构
推杆是执行直线运动的输出部件,通常由高强度合金钢或不锈钢制成，表面经过硬化处理或镀铬以增强耐磨性，为防止推杆因径向力而产生弯曲或偏转，电动缸内部配备了导向机构，常见形式包括：
- 直线导轨：精密导轨与滑块组合，提供高刚性、低摩擦的直线导向。
- 铜套或滑动衬套：适用于中等精度和负载要求的场合。
- 双导杆结构：在长行程或高侧向力应用中，采用两根平行导杆增强稳定性。
轴承与支撑组件
在丝杠两端及推杆与缸体连接处,安装有高精度滚动轴承（如角接触球轴承、深沟球轴承），用于承受轴向与径向载荷，保证丝杠旋转的平稳性，轴承的预紧设计可消除间隙，提高定位精度。
密封与防尘系统
电动缸内部对污染物极为敏感,其密封结构包括：
- 防尘圈：安装在推杆出口处，防止灰尘、切屑等进入缸体。
- 密封圈：在推杆与缸体之间形成动态密封，防止润滑脂泄漏并阻挡外部杂质。
- 透气阀或平衡阀：用于平衡缸体内部气压，避免因温度变化或行程运动导致的内压异常。
位置反馈装置
高精度伺服电动缸通常内置或外置位置反馈元件,如：
- 磁栅尺或光栅尺：直接测量推杆的直线位移，反馈分辨率可达微米级。
- 旋转编码器：安装在电机尾部或丝杠端部，间接计算直线位置，对于高精度需求，常采用绝对式编码器，断电后仍可记忆位置。
制动与安全装置
为防止断电或紧急情况下推杆意外滑动,部分电动缸内部集成了电磁制动器，制动器通常安装在电机轴上，断电时自动抱紧，实现自锁功能，机械限位开关或传感器用于防止超行程运行。
关键部件的工作原理
以最常见的滚珠丝杠型伺服电动缸为例,其工作流程如下：
- 伺服电机接收来自驱动器的指令信号（位置、速度或转矩指令），产生旋转运动。
- 电机轴通过联轴器与丝杠连接,带动丝杠旋转。
- 滚珠螺母通过内部的循环滚珠沿丝杠轴向移动,将旋转运动转换为直线运动。
- 滚珠螺母与推杆固定连接,推杆沿导向机构做直线伸缩运动。
- 编码器实时反馈电机转角或推杆位置给控制器,形成闭环控制，实现高精度定位。
结构设计中的关键因素
- 刚度与负载能力：丝杠直径、导轨规格、缸体材料决定电动缸的承载能力，动态负载下，需充分考虑系统刚性与共振频率。
- 行程与安装空间：丝杠长度、推杆缩回长度、缸体尺寸需匹配应用场景的空间限制。
- 环境适应性：针对高温、低温、潮湿或粉尘环境，需选用特殊密封材料与更高的防护等级（如IP65及以上）。
- 润滑与散热：丝杠与导轨需定期润滑；高功率运行时需考虑散热结构，避免过热导致性能下降。
伺服电动缸的内部结构是一个高度集成的机电一体化系统,其核心在于伺服电机、滚珠丝杠、导向机构与反馈传感器的精密配合，深入理解这些组件的功能与相互作用，有助于用户根据不同工况（如负载、速度、精度、环境）选择合适的产品，并在安装、调试与维护中充分发挥其最佳性能，随着精密制造技术的发展，伺服电动缸正朝着更高集成度、更小体积、更长寿命的方向演进，成为工业自动化领域不可或缺的关键执行元件之一。
