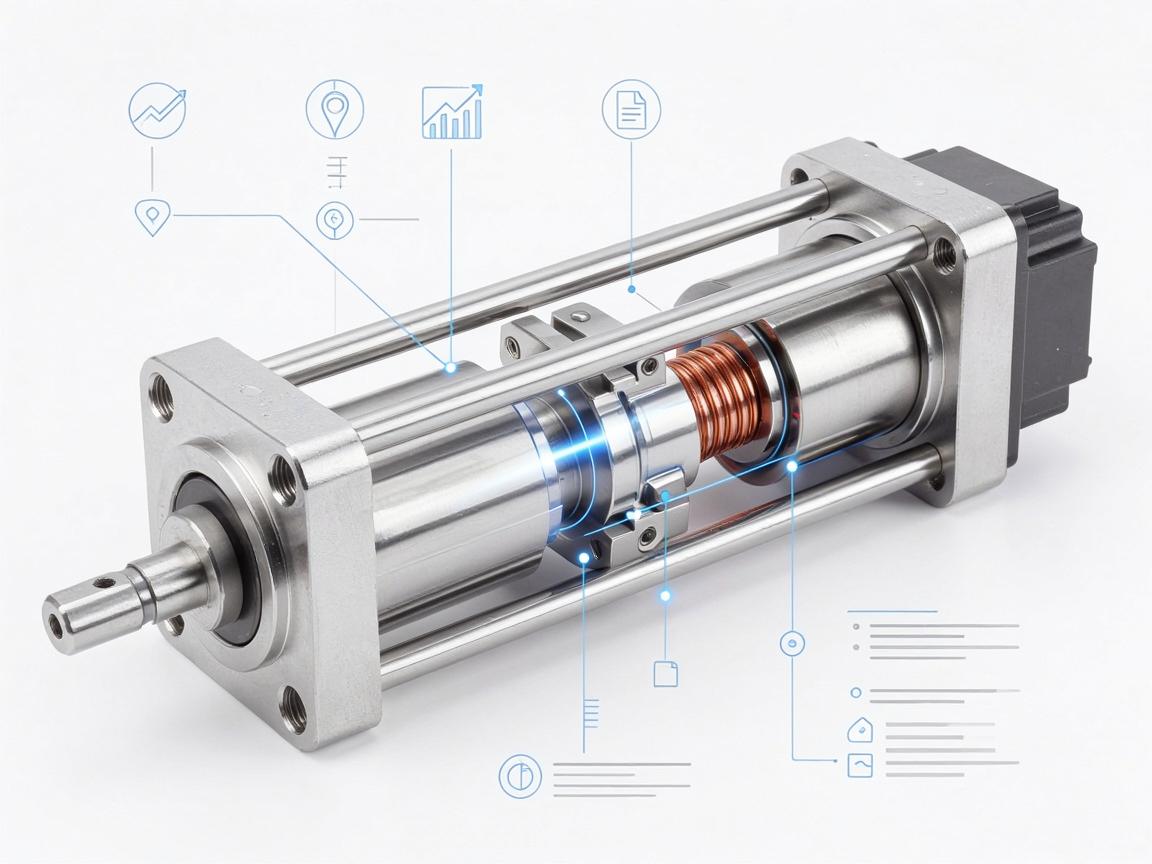

伺服电动缸结构解析，精密传动的核心与工程实现

电动缸介绍 access_alarms2026-07-02 visibility2 text_decrease title text_increase

伺服电动缸作为精密传动的核心执行元件，其工程实现主要依赖结构优化与闭环控制，其典型结构包括：伺服电机、同步带或联轴器传动机构、高精度滚珠丝杠副、内置导轨或导向杆、以及力/位置传感器，关键设计在于将伺服电机的旋转运动通过丝杠螺母副高效转化为直线运动，并通过预压消除反向间隙，工程实现中，壳体通常采用高强度铝合金与钢制支撑轴承座一体化设计，以提升整体刚度与散热性能；丝杠轴端安装绝对值编码器或光栅尺，配合伺服驱动器实现毫米级微米级位置精度，紧凑型设计还集成了润滑密封单元，确保在高速往复工况下的长效稳定性与低摩擦运行。

精密传动的核心与工程实现

在现代工业自动化、机器人技术、航空航天及精密制造等领域，伺服电动缸正逐步取代传统液压与气动系统，成为直线运动控制的核心执行元件，凭借高精度、高响应、高可靠性以及清洁环保等显著优势，伺服电动缸广泛应用于压装、顶升、搬运、模拟仿真等各类工况，深入理解伺服电动缸的结构，是掌握其性能特性、实现精准选型与高效应用的基础，本文将从系统角度出发，解析伺服电动缸的典型结构、关键部件功能及设计要点。

伺服电动缸是一种将伺服电机的旋转运动高效转换为直线运动的机电一体化装置,其典型结构通常包括以下几个核心模块：

伺服电机：作为动力源，通常采用交流永磁同步伺服电机（PMSM），该类电机具有高转矩密度、宽调速范围及精准的位置控制能力，电机内部集成编码器（如增量式或绝对式编码器），实现闭环反馈控制，确保运动精度。
传动机构：负责将旋转运动转化为直线运动，常见形式包括：
- 滚珠丝杠副：应用最为广泛，通过丝杠与螺母之间的滚动接触实现低摩擦、高效率（>90%）传动，适用于高精度、中高速工况。
- 行星滚柱丝杠：适用于重载、高刚度、长寿命要求的场景，滚柱与丝杠之间为线接触，承载能力显著优于滚珠丝杠。
- 同步带或齿轮齿条：在长行程或低成本要求下可作为替代方案，但精度与刚度通常不如丝杠方案。
导向机构：用于防止螺母或推杆在轴向运动时发生旋转或侧向偏移，确保直线运动的精度，常见形式包括：
- 内置直线导轨：滑块与导轨配合，可承受一定的径向力。
- 花键或导向键：通过轴与壳体间的键槽限位，结构紧凑。
- 无导向型：依赖外部导向结构（如机器人关节），需在系统设计时另行考虑。
推杆与壳体：推杆是直接与负载连接的输出部件，需具备高刚度和良好的耐磨性，壳体通常采用高强度铝合金或钢材制造，内部集成轴承、密封件及润滑系统，确保长期稳定运行。
密封与防护：为防止外部灰尘、油污等杂质侵入丝杠副及电机内部，电动缸通常配备防尘圈、波纹套及符合IP等级的密封结构，适应不同环境要求。
传感器：除电机内置编码器外，还可集成直线位移传感器（如磁栅尺、光栅尺）、力传感器或温度传感器，实现对位置、推力和运行状态的实时监测与反馈，进一步提升控制精度与安全性。

典型结构布局与工作原理

以常见的“伺服电机-联轴器-滚珠丝杠”结构为例：

伺服电机输出轴通过弹性联轴器或同步带与丝杠直接连接；
丝杠旋转时,螺母沿丝杠轴向移动，带动与螺母固接的推杆伸出或缩回；
推杆前端与负载接口相连,导向机构确保推杆仅进行直线运动；
电机编码器反馈角度与速度,构成半闭环控制；若额外集成直线传感器（如磁栅尺），则可实现全闭环控制，定位精度可达微米级。

另一种紧凑型设计为“内嵌电机式”（即集成伺服电机型电动缸）：电机定子直接固定在缸体后端，转子与丝杠相连，省去联轴器，大幅缩短轴向长度，特别适用于空间受限的安装环境。

关键设计考量

刚度与间隙控制：丝杠副的预紧、轴承的预紧以及联轴器的扭转刚度，直接影响系统的谐振频率与动态响应能力，高刚度设计有助于提升定位稳定性与抗干扰能力。
负载与行程匹配：丝杠直径与导程需根据推力、速度及使用寿命等要求进行合理选型，大推力场合常采用梯形丝杠或行星滚柱丝杠；高速应用则宜选用大导程丝杠或同步带驱动方案。
润滑与温度管理：丝杠螺母内部通常采用锂基脂或润滑油进行润滑，对于高速或频繁运行的工况，需设计循环冷却系统，防止热变形影响精度与使用寿命。
失效保护机制：在升降平台、安全防护等关键应用中，应配置抱闸电机或机械自锁装置，确保断电情况下推杆不会意外下滑，保障设备与人员安全。
