伺服电动缸结构解析，精密传动与智能控制的完美结合
伺服电动缸是将精密传动与智能控制高度集成的新型执行元件，其核心结构由伺服电机、高精度滚珠丝杠或行星滚珠丝杠、同步带轮及缸体组成，伺服电机通过联轴器或同步带驱动丝杠旋转，进而推动活塞杆做直线运动，关键在于内置的编码器与伺服驱动器形成闭环控制，实时反馈位置、速度与力矩，这种设计消除了传统液压或气动系统的非线性与滞后，实现了微米级重复定位精度与平稳出力，配合控制器可编程设置运动曲线，适应加减速、多点定位及力控制等复杂工况，整体结构紧凑、维护简便，在自动化产线、机器人及精密实验设备中展现出高效、节能与高响应的显著优势。
在现代工业自动化领域，伺服电动缸作为核心执行元件，正以越来越高的频率出现在各类精密定位、压力控制与运动模拟场景中，它的出现，不仅有效弥补了传统液压与气动系统在能效、精度与控制灵活性方面的不足，也是电驱动技术不断演进、日益成熟的必然结果，要想真正理解伺服电动缸的性能边界与适用场景，首先需要从其结构入手,深入剖析其设计逻辑与技术要素。
伺服电动缸的基本结构组成

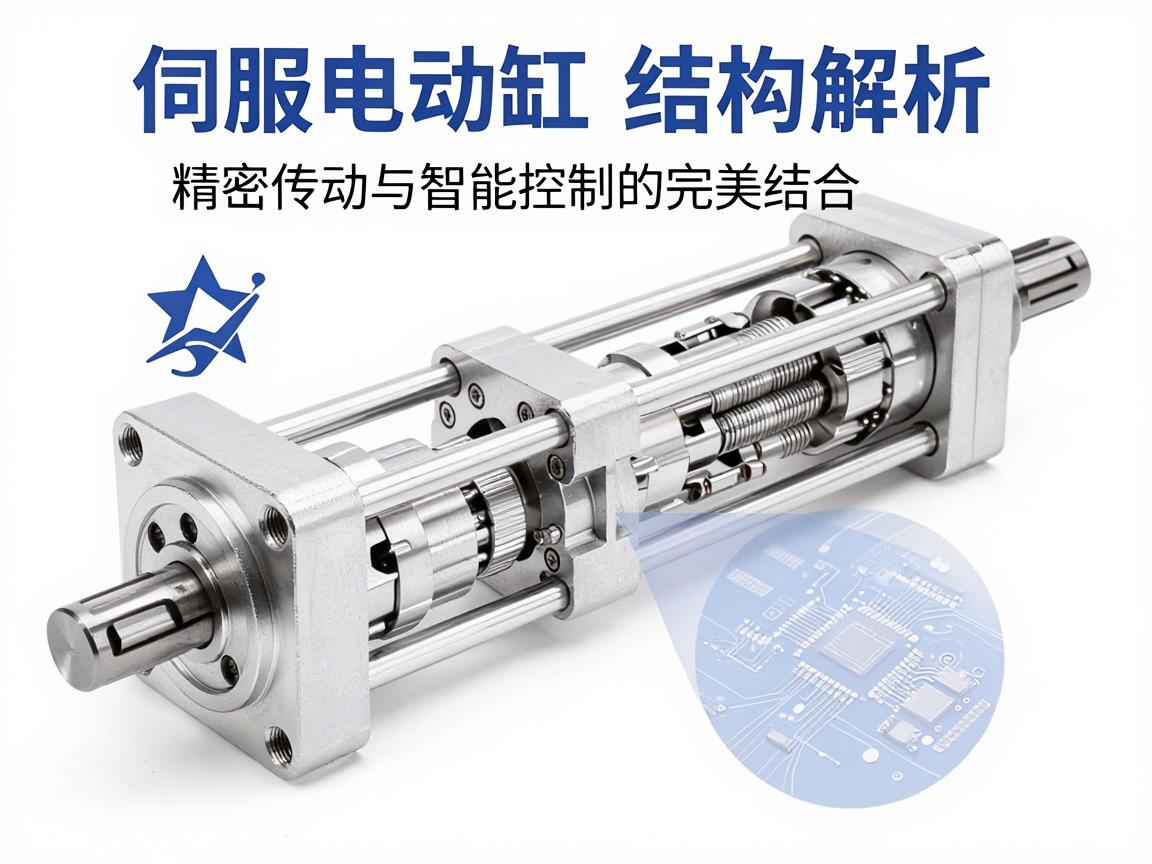

伺服电动缸本质上是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置,其典型结构由以下几个核心部件构成：
-
伺服电机：作为动力源，通常采用交流永磁同步伺服电机，这类电机具备高转矩密度、低惯量、宽调速范围等特点，能够精准响应控制器的指令，电机尾部常配备高分辨率编码器，用于实时反馈转子位置与速度信息,为闭环控制系统提供可靠的信号基础。
-
传动机构：这是实现“旋转变直线”运动转换的关键环节，最常见的传动形式为滚珠丝杠副或行星滚柱丝杠副，滚珠丝杠因摩擦系数低、传动效率高（可达90%以上），广泛应用于中等负载场景；而行星滚柱丝杠则凭借更高的承载能力与结构刚度，适用于重载或高频往复工况，在部分特殊应用中，也会采用同步带或齿轮齿条传动,以满足长行程或低成本需求。
-
缸体与导向结构：缸体通常采用高强度铝合金或不锈钢材料制成，内部包含精密加工的导向机构（如直线导轨或铜套导向），用于承载径向负载并确保推杆运动的直线度，推杆前端可根据应用需求集成法兰、耳环、球铰等不同连接形式,便于安装适配。
-
位置反馈装置：除了电机端的编码器之外，许多高精度伺服电动缸还会在推杆端直接安装磁栅尺、光栅尺或拉线式位移传感器，以消除丝杠间隙、热变形等机械误差带来的影响，实现全闭环位置控制,显著提升定位精度。
-
制动与安全组件：为防止断电时推杆滑落，或在意外情况下保持位置稳定，伺服电动缸通常集成失电制动器（如电磁刹车），并可选配冗余限位开关、防转机构等安全元件,进一步提升系统的安全性与可靠性。
结构设计中的关键技术考量
刚度与负载匹配
伺服电动缸的结构刚度直接影响系统的动态响应速度与定位精度，高刚度设计需要综合考虑丝杠直径、螺母预紧方式、轴承支撑形式（如固定-支撑或固定-固定布置）以及壳体壁厚等因素，对于重载应用场景，常采用双螺母预紧结构或行星滚柱丝杠，以有效消除反向间隙,保证传动精度。
润滑与密封
伺服电动缸长期在粉尘、油雾或潮湿环境中工作，因此良好的密封结构（如防尘刮板、骨架油封、迷宫密封）显得尤为重要，内部丝杠与导向件需要合理的润滑方案（脂润滑或油雾润滑），以降低磨损、延长使用寿命,并保持运动的顺畅性。
散热与热管理
伺服电机在频繁启停或持续高负载运行下会产生大量热量，热量通过电机壳体传导至缸体，可能引起丝杠热伸长，进而影响定位精度，高端伺服电动缸通常会在电机安装面设计散热筋、配置冷却风扇，或采用水冷套强制散热,确保热稳定性与长期运行精度。
集成化与模块化设计
现代伺服电动缸越来越多地采用“电机-减速器-丝杠”一体化集成方案，即利用行星减速器或谐波减速器提升转矩输出能力，同时缩小整体轴向尺寸，模块化设计则允许用户根据负载、行程、速度等实际需求，灵活更换丝杠导程、电机功率等部件，有效降低定制成本,提升适配效率。
不同结构类型的典型应用
-
高精度型（滚珠丝杠 + 全闭环反馈）：广泛应用于半导体封装、精密点胶、数控机床进给轴、光学调焦平台等对定位精度要求达到微米级的场景。
-
重载/高刚度型（行星滚柱丝杠）：常见于注塑机顶出机构、压装机、重型机械臂关节、冶金轧机等需要大推力并频繁换向的工况中。
-
紧凑型/短行程型（可作为直线电机替代方案）：适用于空间受限、响应频率要求高的场合，如医疗注射泵、协作机器人末端执行器。
-
耐恶劣环境型（不锈钢外壳 + IP67防护等级）：适用于食品加工、制药、喷涂或户外作业环境，能够有效抵抗腐蚀,且易于清洁维护。
伺服电动缸的结构设计，本质上是机械、电气与控制三方面技术的系统工程，从丝杠副的选型到散热系统的布置，从编码器的匹配到壳体的刚度分析，每一个细节都深刻影响着最终的性能表现，只有全面理解这些结构要素，工程师才能在选型与设计中做出准确判断，同时在实际使用中延长设备寿命、优化控制参数，随着伺服驱动技术与材料科学的持续进步，伺服电动缸正向着更紧凑、更智能、更可靠的方向不断演化,成为工厂自动化中不可替代的精密传动解决方案。
