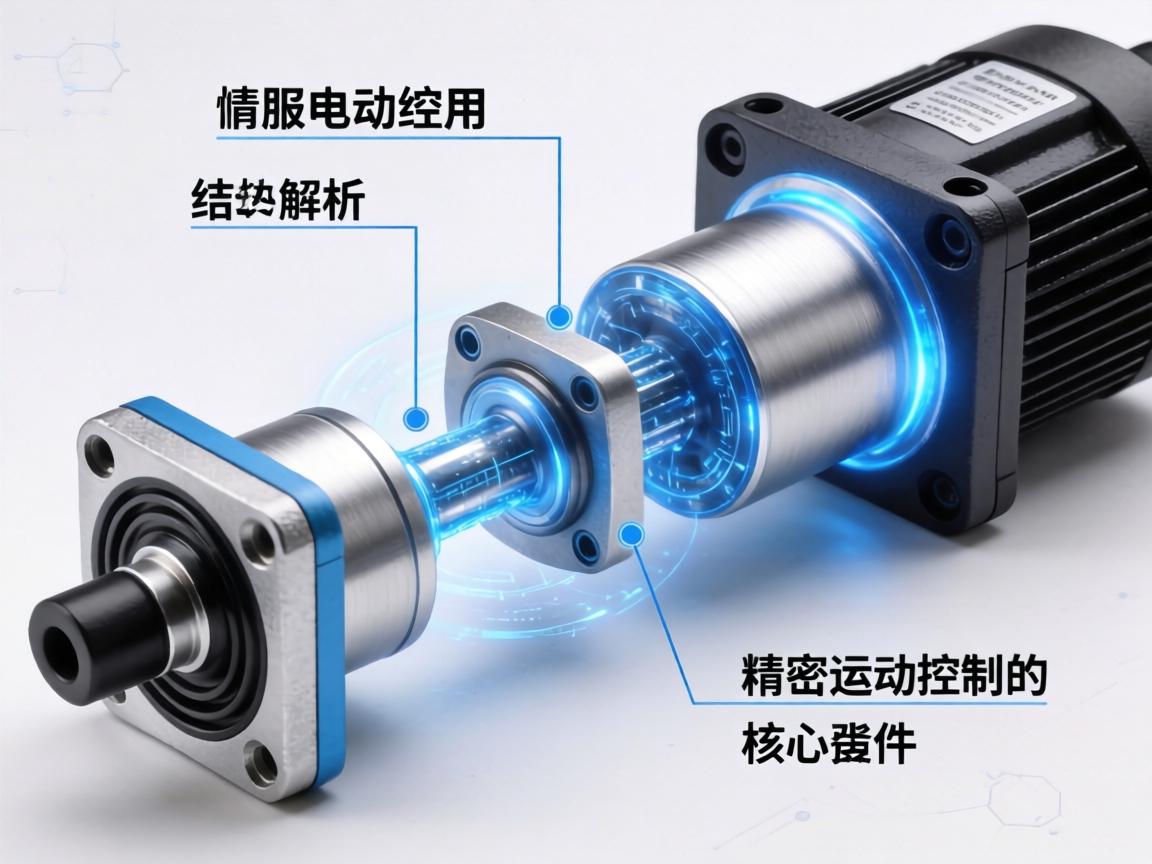

伺服电动缸结构解析，精密运动控制的核心组件
伺服电动缸是实现精密运动控制的核心执行组件，其结构主要由电机、传动机构（如滚珠丝杠或行星滚柱丝杠）、缸体、导向装置及高精度传感器组成，电机作为动力源，通过联轴器驱动丝杠旋转，进而带动螺母与活塞杆实现直线运动，滚珠丝杠与行星滚柱丝杠设计有效降低摩擦，提升传动效率与承载能力，内置的编码器或光栅尺实时反馈位置、速度与力等参数，与伺服驱动器形成闭环控制，从而确保亚微米级的定位精度与重复性，缸体结构紧凑，兼具高刚性、长寿命与良好的密封性，整体而言，伺服电动缸凭借其模块化集成与精准响应特性，在工业自动化、机器人及航空航天等领域取代传统液压与气动系统，成为现代精密运动控制的关键组件。
在现代工业自动化领域，伺服电动缸已成为替代传统气动与液压系统的关键执行元件，它将伺服电机与丝杠传动机构深度融合，凭借高精度、高速度、高可靠性的优越性能，广泛应用于机器人、航空航天、汽车制造、医疗器械等多个高要求场景，要深入理解伺服电动缸的性能优势,首先需要对其核心结构进行系统性剖析。
伺服电动缸的基本组成
伺服电动缸主要由以下几大模块构成：
-
伺服电机
作为动力源，伺服电机通常采用永磁同步电机（PMSM），通过内置编码器实现闭环控制，其输出扭矩与转速可被精确调节,是实现电动缸高响应速度与高定位精度的重要基础。 -
传动机构
传动机构是伺服电动缸的技术核心,常见形式包括：
- 滚珠丝杠副：通过滚珠在丝杠与螺母间的滚动实现低摩擦传动，传动效率高达90%以上，适用于中高速、高精度的直线运动。
- 行星滚柱丝杠：在高负载、高刚性需求场景中优势显著，滚柱与丝杠之间为线接触,承载能力远优于滚珠丝杠。
- 同步带或齿轮传动：适用于特殊安装布局,例如需要将电机轴向布置于缸体一侧时。
-
导向机构
为保证活塞杆的直线度与抗侧向力能力，电动缸通常配置直线导轨或滑动轴承，采用双直线导轨结构时，可提供更高的系统刚性,适合承受较大弯矩的工况。 -
推杆（活塞杆）与缸筒
推杆通常经过表面硬化或镀铬处理，以增强耐磨性与抗腐蚀能力；缸筒则采用高强度铝合金或钢材,在轻量化与结构强度之间取得平衡。 -
反馈与限位装置
包括内置编码器（可安装于电机端或推杆端）、电子限位开关或磁性开关，用于实时监控推杆位置、控制超程动作,并实现系统安全保护。
典型结构类型
根据不同的应用需求,伺服电动缸的主要结构形态可分为以下几种：
- 直连式电动缸：电机通过联轴器直接驱动丝杠，结构紧凑、传动效率高,适用于空间受限且对响应速度要求较高的场合。
- 平行式电动缸：电机与丝杠平行布置，通过同步带或齿轮传动，可有效降低整体长度,适用于长行程或大扭矩需求。
- 折返式电动缸：电机轴线与丝杠轴线垂直，通过锥齿轮或蜗轮蜗杆传动,适合安装空间狭窄但需较大行程的场景。
- 集成式电动缸：将电机、丝杠、编码器、控制卡等集成于一体，具有模块化、免接线等特点,便于快速部署与后期维护。
关键结构设计要点
-
丝杠预紧与间隙补偿
为消除反向间隙，滚珠丝杠通常采用双螺母预紧结构，预紧力需根据实际负载工况精确设定，过大会增加摩擦损耗与温升,过小则会影响定位精度。 -
润滑与密封系统
丝杠与导轨需要长期可靠的润滑支持，常见方案包括内置油仓润滑、脂润滑，或外接集中润滑系统，在密封方面，多采用唇形密封圈与防尘波纹管组合结构,有效防止外部异物进入系统内部。 -
防旋转设计
对于仅需直线运动、不允许推杆旋转的场合，可采用导向键、花键或导向套等结构,确保推杆仅沿轴向移动。 -
温控与热补偿
高速运行时的温升会导致丝杠热伸长，从而影响定位精度，高端电动缸通常内置温度传感器，或设计冷却液循环通道,并结合算法实现热误差实时补偿。
伺服电动缸的结构设计是一项融合电机学、机械传动、控制技术与材料科学的系统工程，从伺服电机的选型匹配，到丝杠副的精度等级，再到导向机构的刚性设计，每一个环节都直接决定系统的整体性能边界，随着工业自动化向高速度、高精度、高集成化方向持续演进，伺服电动缸的结构创新也在不断推进，例如轻量化空心轴电机、模块化“即插即用”组件、以及智能诊断功能的集成应用，深入理解其底层结构逻辑，对于方案选型、系统调试乃至故障诊断均具有重要意义。
