伺服电动缸内部结构解析，从核心组件到工作原理
伺服电动缸是一种将伺服电机的旋转运动转化为精确直线运动的机电一体化装置，其核心内部结构主要包括伺服电机、高精度滚珠丝杠或行星滚珠丝杠、缸筒、活塞杆（或推杆）以及内置的位移和力传感器。，工作原理清晰高效：伺服电机接收控制系统的指令，输出精确的旋转运动，该旋转动力通过联轴器或同步带传递给滚珠丝杠副，滚珠丝杠中的螺母将旋转运动转化为直线运动，进而驱动活塞杆进行伸缩，整个过程由内置的编码器实时反馈位置信息，形成闭环控制，从而实现高精度、高响应的速度、位置和推力控制。，这种结构使其在自动化、精密加工等领域成为替代传统液压、气动系统的理想选择。
伺服电动缸作为一种高精度、高效率的直线运动执行机构，在工业自动化、航空航天、医疗器械等领域广泛应用，其卓越性能的实现，离不开内部精密的机械与电气设计，本文将深入解析伺服电动缸的内部结构，帮助读者系统了解其核心组件、工作原理及技术优势。

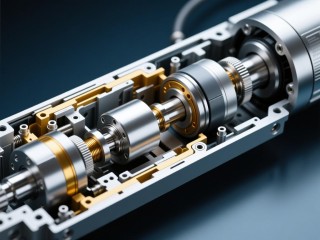

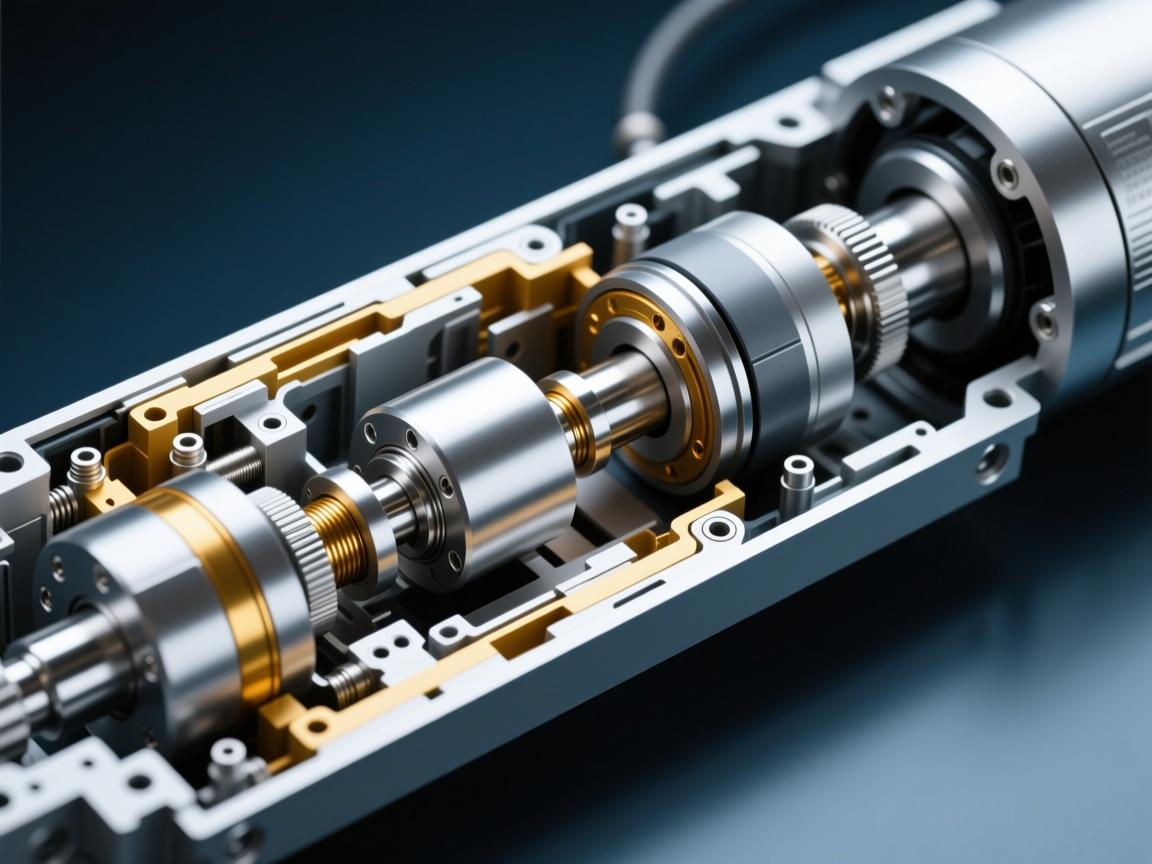

伺服电动缸是一种将伺服电机的旋转运动转化为直线运动的机电一体化装置,通过闭环控制系统实现精确的位置、速度与推力控制，与传统液压缸或气缸相比，伺服电动缸具有节能环保、控制精度高、响应速度快、维护简便等显著优势，其内部结构主要包括驱动单元、传动机构、执行部件和反馈系统，各组件协同配合，确保整体运行的高性能与高可靠性。
核心内部结构详解
-
伺服电机
伺服电机作为电动缸的动力源，负责提供可控的旋转运动，通常采用交流永磁同步电机，具有高效率、高扭矩密度和动态响应快等特点，电机内置编码器，可实时反馈转子位置信息，是实现精准运动控制的基础。 -
传动机构
传动机构负责将电机的旋转运动转换为直线输出，常见类型包括：
- 滚珠丝杠传动：通过电机驱动滚珠丝杠旋转，带动螺母沿轴向移动，滚珠丝杠传动效率高（通常超过90%）、摩擦小、寿命长，适用于高精度、中高负载的应用场景。
- 行星滚柱丝杠传动：采用多个滚柱与丝杠啮合结构，承载能力更强、刚性更高，尤其适用于重载、高速及高冲击工况，制造成本相对较高。
-
缸体与活塞杆
缸体通常采用高强度铝合金或不锈钢材料，兼具轻量化与良好刚性，为内部组件提供支撑与保护，活塞杆（推杆）与传动螺母直接连接，输出直线运动，其表面常进行镀铬或氮化处理，以提高耐磨性、抗腐蚀能力与使用寿命。 -
轴承与导向装置
轴承主要用于支撑丝杠并降低旋转摩擦，常见类型包括角接触球轴承和滚针轴承，导向装置（如直线导轨或导向套）则确保活塞杆在运动过程中保持稳定，防止径向偏移与振动，提高运动平顺性与定位精度。 -
反馈系统
高精度位置传感器（如磁栅尺、光栅尺）实时检测活塞杆的实际位移，并将信号反馈至伺服驱动器，构成全闭环控制，这使得伺服电动缸的定位精度可达±0.01mm 甚至更高，满足精密作业需求。 -
制动与安全机构
部分电动缸集成电磁制动器，在断电时自动锁定电机轴，防止负载意外下滑或移动，机械限位开关、过载保护装置等安全设计，可有效避免超程运行与设备损坏。
工作原理与核心优势
伺服电机接收控制指令后旋转,通过联轴器带动丝杠转动，进而驱动螺母及活塞杆做直线伸缩运动，在此过程中，编码器与位置传感器持续采集运动数据并反馈至控制系统，伺服驱动器实时进行位置、速度校正，形成高精度闭环调节。
该结构赋予伺服电动缸多项突出优势：
- 高精度控制：闭环反馈机制有效消除传动累积误差，实现微米级定位；
- 高效节能：电能直接转化为机械运动，无液压油泄漏或空压损耗，能效显著提升；
- 响应灵敏：伺服系统动态响应快，适应频繁启停与变速场景；
- 灵活可编程：运动轨迹、速度与推力可通过软件自由设定，支持复杂动作编排；
- 低维护需求：结构简洁，无需液压油或压缩空气辅助，减少日常维护成本。
应用场景与选型建议
伺服电动缸的内部结构设计直接影响其性能表现,在选型时应综合考虑以下因素：
- 负载要求：包括额定推力、扭矩及持续/峰值负载；
- 运动参数：行程范围、运行速度、定位精度与重复定位精度；
- 工作环境：温度范围、防护等级（如IP等级）、耐腐蚀与防尘要求。
精密装配、半导体加工等场景适合选用滚珠丝杠型电动缸；而在重型机械、冲压设备、试验机等高负载场合，行星滚柱丝杠型电动缸更能满足强度与寿命需求。
伺服电动缸的内部结构是其实现高精度、高可靠性的技术基础，随着材料科学、电机驱动与智能控制技术的持续进步，未来电动缸将朝着结构更紧凑、运动更智能、集成度更高的方向发展，深入理解其内部组成与工作原理，有助于用户合理选型、优化系统配置，进一步推动工业自动化向高效、精准、绿色方向发展。
